康寧光通信：先進光學與光纖融合，助力人工智能蓬勃發展

  ICC訊 從愛迪生的電燈泡，到特種智能手機玻璃和光纖，近175年來，康寧的玻璃創新持續塑造著人類連接、溝通與計算的方式。如今，這一傳承仍在延續——康寧不斷開發精密技術，推動 AI 連接能力的提升，并夯實支撐數據驅動型智能的基礎設施。

  人工智能的未來正在迅速展開，而玻璃創新正是應對前所未有數據需求的關鍵。

  先進光學與半導體：高級AI網絡的基石

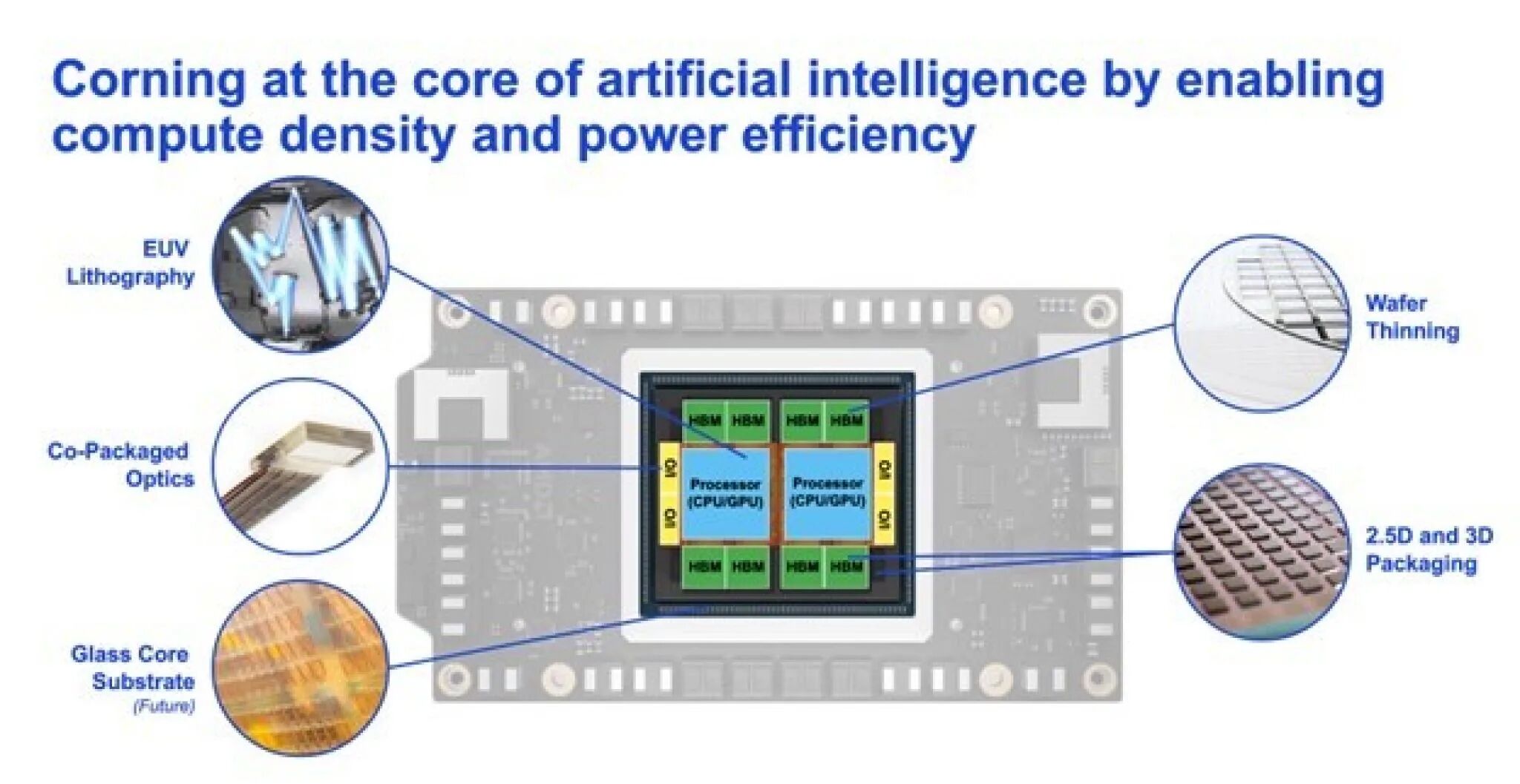

  康寧先進光學事業部（Corning Advanced Optics）擁有悠久的創新歷史。過去50年，該部門不斷拓展其業務范圍，涵蓋航空航天與國防、特種玻璃、高端光學制造與技術，以及半導體技術等領域，開發出在芯片制造幾乎每個環節都至關重要的材料。

  該事業部在芯片制造三大關鍵領域已取得顯著成果：

  · 光刻（利用光將掩模設計圖案轉移到晶圓基底的制程）

  · 檢測與計量（識別缺陷并控制特征位置與關鍵尺寸精度的過程）

  · 先進封裝（將多顆芯片組裝為復雜系統級封裝器件的過程）。

  從手機、筆記本電腦、到作為 AI 網絡平臺核心的加速器——GPU，先進光學技術在算力規模擴展中發揮著重要作用

  康寧先進光學與精密玻璃解決方案事業部商業技術總監Xavier Lafosse表示：“人工智能的快速發展依賴于半導體制造領域的突破，而康寧先進光學很榮幸在其中發揮關鍵作用。我們的玻璃材料和精密光學元件支持從光刻、檢測到先進封裝等先進芯片制造流程，為現代AI網絡提供動力。通過與整個半導體生態系統協作，康寧助力實現下一代AI應用所需的可擴展連接性和處理性能。”

  通過“Scale-up（縱向擴展）”架構推動AI增長

  在當前的 AI 數據中心架構中，“縱向擴展（scale up）”模式正日益普及，即通過在現有AI網絡節點內增加更多GPU資源來提升計算性能。

  對數據中心運營商而言，最簡單的擴容方式就是在單個節點內增加GPU加速器的數量。在不斷擴大的集群中互連這些GPU，需要在網絡交換機與AI加速器之間部署高速互連。隨著大型語言模型等AI應用在規模和復雜性上不斷提升，這種擴容方式使運營商能夠逐步增加低延遲容量，確保節點具備足夠的網絡帶寬和內存帶寬。

  然而，縱向擴展也帶來了新的挑戰——它不僅僅是增加GPU那么簡單。例如，服務器機箱內部的連接必須適應更密集的配置、更小的彎曲半徑以及更緊湊的布線路徑。傳統光纖在這些極端條件下并不適用。取而代之的是專為高彎曲性能和高可靠性設計的特種光纖，例如康寧 CPO FlexConnect? 光纖，才能更好地支持這類高密度內部架構。

  要使這些架構有效運行，就需要具備前瞻性、高韌性的物理基礎設施，能夠以前所未有的速度傳輸海量數據。

  先進光學組件如何解鎖 CPO 架構

  AI數據中心架構的另一重大變革，是光電共封裝（CPO）的興起。與傳統設計（光模塊位于交換機或服務器托盤邊緣）不同，CPO 將光學組件直接與 GPU 或交換芯片 ASIC 等高性能處理器封裝在同一封裝內，從而縮短銅互連距離、降低功耗并顯著提升帶寬。

  在CPO生態系統中，多項先進光學組件對于實現這一新層級的處理性能至關重要。例如，可拆卸光纖陣列單元（FAU）能夠?qū)⒐鈱W(xué)與電子器件集成在同一基板上，實現光學元件與硅芯片之間的無縫通信。FAU不僅能以極高精度對準多根光纖，還支持這些光學組件的高批量組裝。即便是微小的對準偏差，也可能導致性能下降并影響功耗?？祵幍墓庾蛹?jí)FAU提供了所需的精度，確保CPO系統中每一處光連接都具備可靠的信號完整性。

  由于 CPO 要求光學組件在極其緊湊的空間內工作，因此必須采用高度緊湊、專為高密度環境設計的光纖，以實現最小信號損耗的短距離高速連接。這一轉型同樣依賴半導體技術，為將所有組件物理集成于統一生態系統中提供基礎設施，從而實現 AI 所需的性能與可擴展性。

  康寧光通信光子連接解決方案商業總監Benoit Fleury表示：“過去五年，受AI爆發式增長及其對更快、更高效數據處理需求的驅動，CPO網絡的發展以前所未有的速度加速推進?？祵幎嗄陙?lái)持續投入CPO技術的研發，如今，我們的專業能力和覆蓋范圍使我們能夠參與CPO基礎設施的幾乎每一個環節。隨著AI持續擴展，CPO已成為實現下一代系統的關鍵，我們看到了在這一變革性領域不斷創新和引領的巨大機遇。”

  連接未來 AI 的關鍵紐帶

  隨著AI工作負載不斷升級，先進光學組件正成為連接處理器、GPU 與加速器實現大規模通信的“神經系統”。無論是在半導體制造環節，還是在 CPO 架構設計中，先進光學解決方案與光學基礎設施都將成為下一輪 AI 創新的核心支撐力量。

  作者：Benoit Fleury 康寧光通信CPO業務發展總監；Xavier Lafosse 康寧公司先進光學事業部商業技術總監
