邁向1.6T以太網的關鍵基石：Symbol Multiplexing技術及其測試挑戰

  ICC訊 隨著人工智能(AI)和機器學習(ML)工作負載的爆發式增長，數據中心對互連帶寬的需求正以前所未有的速度跨越。行業正從800G(基于單通道112G SerDes)迅速向*1.6T(基于單通道224G SerDes)*演進。在這一演進過程中，IEEE 802.3dj標準引入了一項決定性的物理層架構變革——Symbol Multiplexing(符號復用，簡稱 SM)。

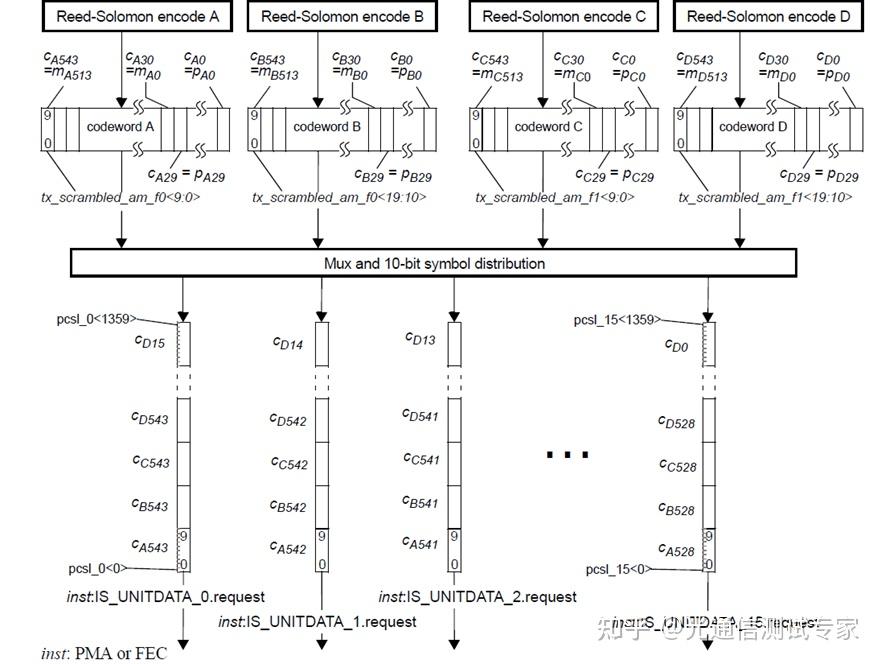

1.6TBASE-R PCS transmit data distribution and bit ordering

  一、 什么是Symbol Multiplexing?

  在以往的以太網標準(如802.3df)中，物理介質附件(PMA)子層通常采用位復用(Bit Multiplexing, BM)技術。然而，當單通道速率達到224 Gbps時，極短的單位間隔(UI)使得信號極易受到損耗、反射和符號間干擾(ISI)的影響，導致物理信道變得異常脆弱。

  為了在這種嚴苛的誤碼環境下維持鏈路可靠性，IEEE 802.3dj 轉向使用 SM-PMA(符號復用PMA)。

  技術核心：符號復用不再是以“位”為單位進行簡單的物理疊加，而是要求PMA能夠識別RS-FEC(前向糾錯)的符號邊界(通常為10位一個符號)。映射模式：針對1.6T以太網，標準定義了符號四元組復用(Symbol-quartet Multiplexing)，將來自不同F(xiàn)EC碼字的相鄰10位符號組成40位的四元組進行處理。實現前提：該技術依賴于精確的*對齊標記(Alignment Markers)鎖定和去偏(Deskew)*過程，以確保各條PCS通道在進入復用器前已完成邊界對齊。

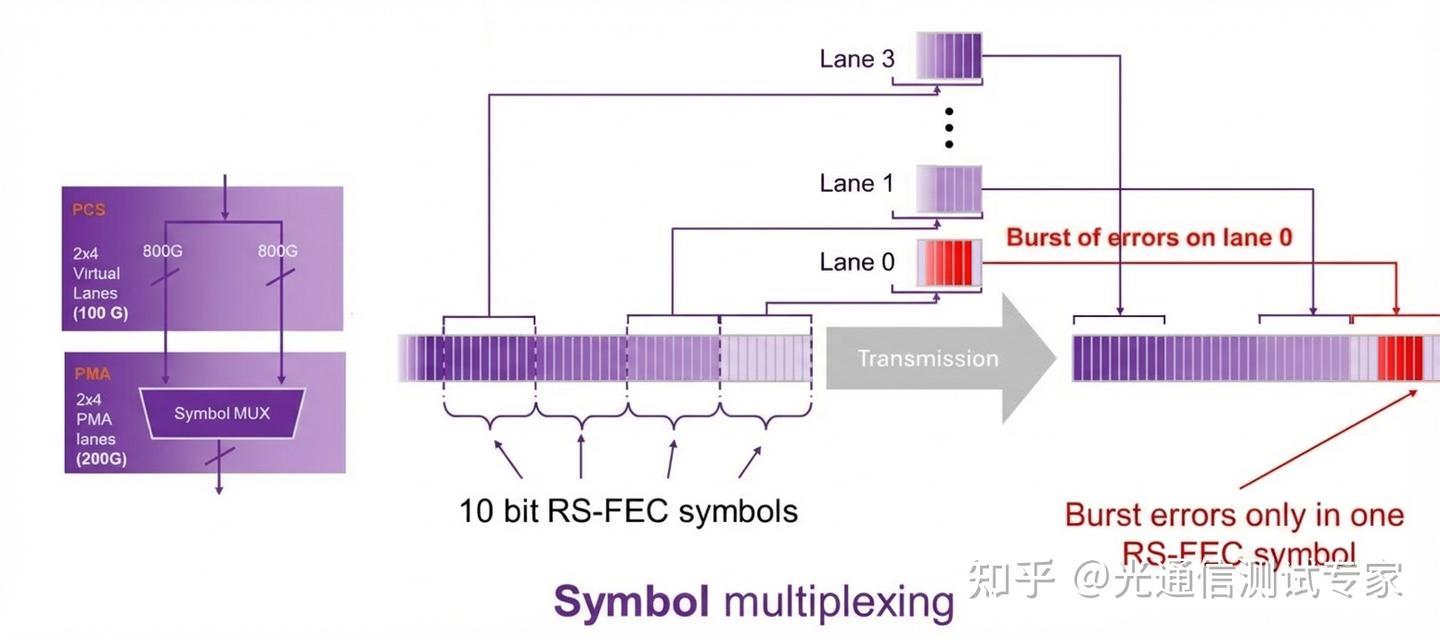

Symbol multiplexing from PCS lanes to Physical lanes

  二、 為什么符號復用能提升FEC性能?

  符號復用的引入主要是為了解決單通道200G速率下“突發錯誤(Burst Errors)”對糾錯能力的威脅。

  抑制錯誤擴散：在傳統的“位復用”模式下，單一物理通道上的一個長突發錯誤會被分散到多個FEC符號周期中。由于RS-FEC每條碼字最多只能糾正15個符號錯誤，這種錯誤的擴散極易導致碼字不可糾正，從而引發鏈路失效。錯誤遏制(Error Containment)：符號復用確保來自單一物理通道的突發錯誤被限制在盡可能少的FEC符號周期內(理想情況下僅為一個符號)。這種“將雞蛋放在一個籃子里”的策略，反而保護了整個FEC碼字的完整性，顯著提高了糾錯成功率。

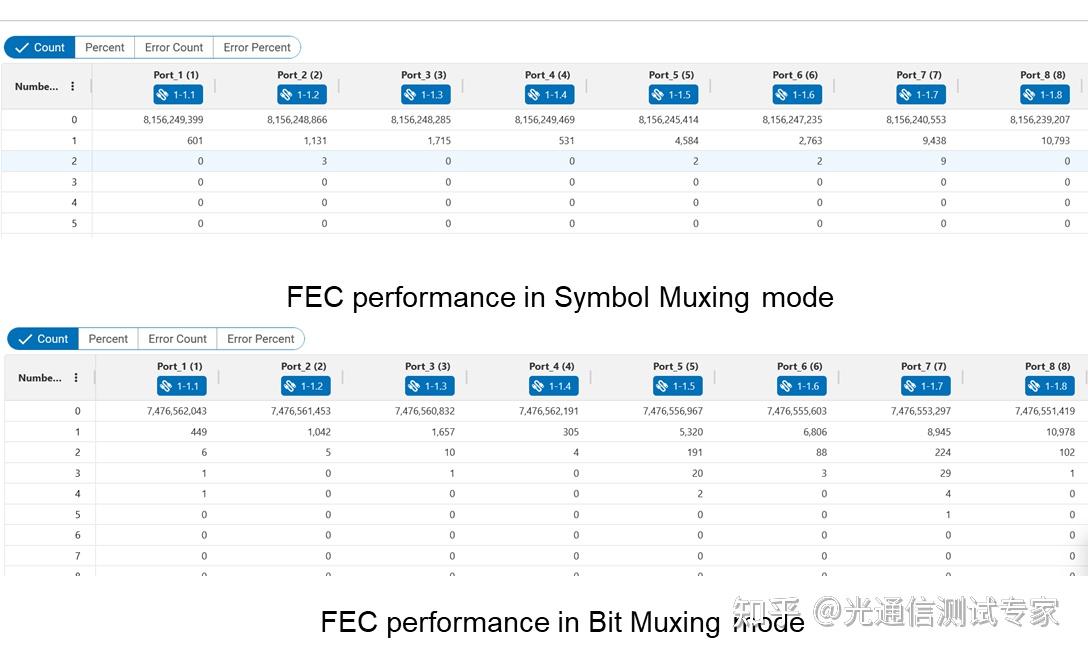

  同一1.6T光模塊在Bit multiplexing和Symbol multiplexing模式下FEC性能

  三、 符號復用模式下測試光模塊的重要性

  符號復用雖然為1.6T鏈路提供了魯棒性，但其帶來的變速器(Gearbox)智能性提升也極大地增加了系統復雜性，使得光模塊的驗證變得至關重要。

  1. 規避“虛假健康”的誤導

  在1.6T時代，單純依靠非成幀(Unframed)的BERT測試(如傳統的PRBS31Q)可能產生嚴重誤判。資料顯示，某些光模塊在非分幀測試中表現良好(BER達到10??)，但在切換到成幀(Framed)的FEC模式后，會因?yàn)榫馄鬟^載或符號對齊不良產生極長的錯誤尾跡。只有在符號復用映射(SM)模式下進行帶流量的成幀(Framed)測試，才能發現隱藏在FEC層面的突發錯誤。

  2. 驗證復雜的鏈路訓練(ILT)

  1.6T以太網建議引入跨子層鏈路訓練(ILT)。在這種模式下，ASIC與光模塊之間需要通過復雜的握手協議來自主優化發射器參數。如果光模塊在符號復用邏輯上存在細微缺陷，可能導致ILT無法完成，或者建立的連接缺乏足夠的性能裕量(Margin)，導致鏈路頻繁閃斷(Link Flap)。(最終版本可能會有變化，新的概念PSU(Path Startup)會涵蓋RTS(Ready to Send)和ILT(inter-sublayer link training))

  3. 應對極其嚴苛的散熱與信號穩定性

  1.6T光模塊(如OSFP1600)的功耗預計將達到30W甚至更高(基于3nm制程技術的硅光模塊可低至22W左右)，這對物理層的信號穩定性提出了巨大挑戰。在測試中，必須模擬真實的符號復用環境，通過插入FEC符號錯誤、L1告警(如LOAMPS)或進行動態偏移(Dynamic Skew)測試，來驗證模塊在高溫和電氣噪聲下的極限抗干擾能力。

  總結

  符號復用(Symbol Multiplexing)是以太網從“位處理”時代邁向“符號處理”時代的標志，是實現1.6T超高速傳輸?shù)?strong>技術通行證。對于光模塊廠商和數據中心運營商而言，傳統的BER測試已不足以支撐可靠性驗證。必須利用如VIAVI 公司的ONE LabPro等先進測試平臺，在真實的符號映射和FEC成幀域內進行深入分析，方能確保1.6T網絡在AI時代的穩定運行。

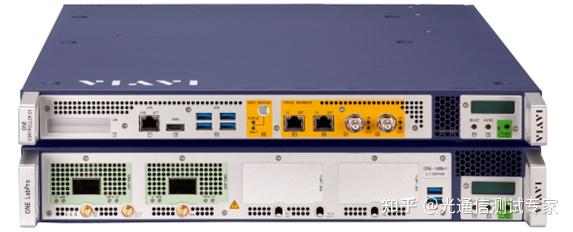

ONE LabPro，Controller + ONE 1600

  比喻理解： 從“散裝玻璃杯運輸”(BM)到“獨立防震包裝箱”(SM)我們可以將 1.6T 的數據傳輸比作在一輛極速顛簸的卡車上運輸“玻璃杯”(數據位)。為了保證玻璃杯碎了能修好，我們有一位“修復師”(FEC 糾錯算法)。

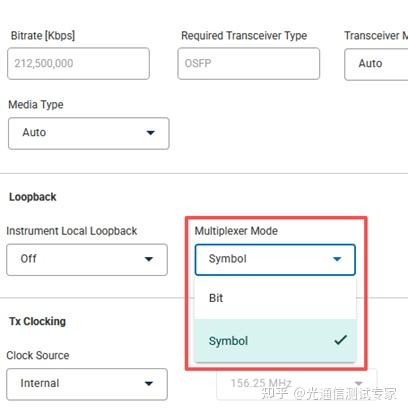

  為什么必須要在SM模式下測試：

   邏輯性崩潰：SM 模式要求系統必須精準識別“包裝盒”的邊界(符號對齊)。如果光模塊的Gearbox 邏輯有微小偏差，哪怕只錯位 1 個位，所有的“包裝盒”都會被剪錯位。

   測試盲區：如果你用舊的BM測試，你只是在數碎了多少個杯子(Bit BER)，這會給你一種“虛假健康”的幻覺。只有在 SM 映射模式下進行成幀測試，你才能驗證：

  1. 模塊的“封盒機器”(邏輯映射)是否工作正常。

  2. 它是否真的能利用“獨立包裝”來抗震(驗證 FEC 糾錯后的真實性能)。

  總結

  對于 1.6T 高速光模塊，基于 Bit Multiplexing 的測試結果是具有欺騙性的，因?yàn)樗雎粤?224G 架構中最重要的“符號邏輯層”。不測 Symbol Multiplexing，就相當于檢查了一臺超音速客機的發動機(位流)，卻完全沒有檢查它的增壓密封艙(符號對齊與 FEC 增益)，這在實際 AI 網絡中是極其危險的。
