  了解并減少OTDR增益

  簡介——OTDR曲線增益

  現場的光纖技術人員在測試無源光電路（沒有光放大器）時，偶爾可能會遇到如下的光時域反射儀（OTDR）曲線，該曲線包括一個事件（圖1）：

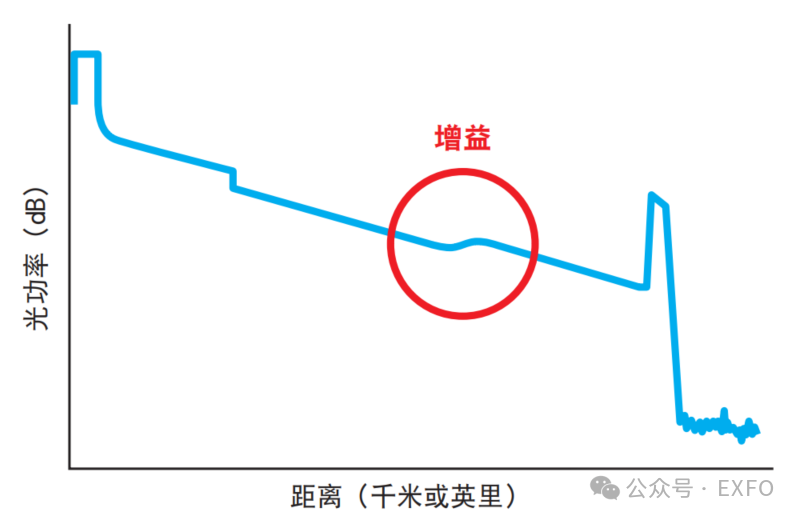

圖1：OTDR曲線上的增益

  在距離發射點一定距離之外被反射回來的光功率增加，這種現象完全出乎意料，而且可能會令人困惑不已，尤其是對于非專家的OTDR用戶來說。增益是虛假的現象，可能會導致光纖通道損耗計算錯誤和高帶寬鏈路數據速率損傷，需要多次返工和其它不必要的運營成本才能解決這些問題。什么是OTDR增益？它們是怎么引起的？如何才能減少這種增益？

  OTDR操作復習

  我們先回顧一下，OTDR使用精確定時的激光脈沖和高動態范圍的光電檢測器來測量反向散射的少量光線（被光纖石英玻璃反射回OTDR），以識別鏈路上的“事件”，如光纖斷開、臟連接器、宏彎、熔接和高損耗無源器件，包括波分復用器和解復器。OTDR是非常精密的儀表，它會通過算法對被反射的信號進行數字處理，并對事件進行分析、解讀和分類，以簡化現場操作。

  圖2中第一個突出顯示的紅色事件是所謂的“非反射性”事件，在對兩個光纖末端進行熔接時通常會出現這種事件，沒有反射峰，而插損（IL）較低，一般為0.1 dB左右。OTDR曲線整體向下傾斜，由光纖衰減的物理特性（吸收和散射）所引起，當波長為1550 nm時，單模光纜的斜率一般為0.2 dB/km。如果光纜末端開放（例如，采用與插芯防塵蓋連接的空氣接口），由于兩種材料（石英玻璃光纖芯與空氣接口）的折射率不同，會導致相當高的反向散射（如圖2所示）。那么，我們?nèi)绾谓忉寛D1所示的增益（這是一種“負損耗”）的物理性質呢？它顯示事件的光功率增加（如光放大器），很少或沒有背反射。

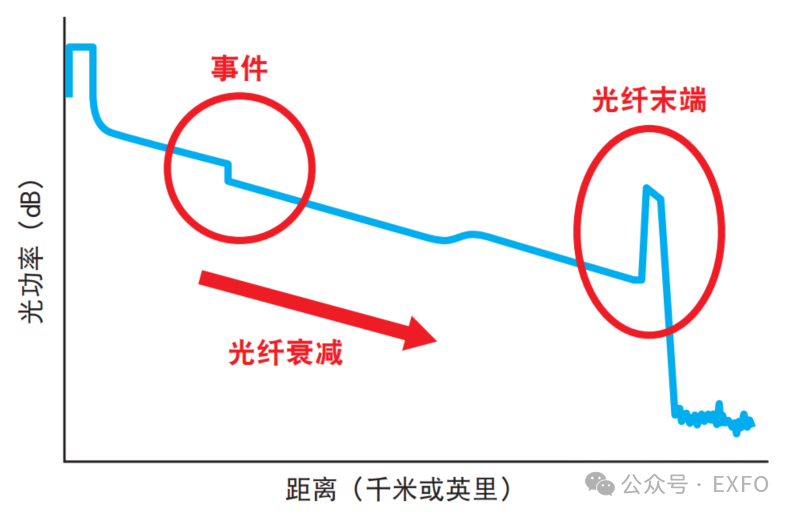

圖2：OTDR事件示例

  光纖與模場直徑不匹配

  OTDR增益幾乎總是由兩條熔接起來的光纖之間的重大物理差異所引起。不同類型的光纖具有不同的纖芯直徑：例如，單模光纖的典型纖芯直徑為9微米，而多模光纖的纖芯直徑通常為50或62.5微米。模場直徑（MFD）的相關概念如圖3所示。

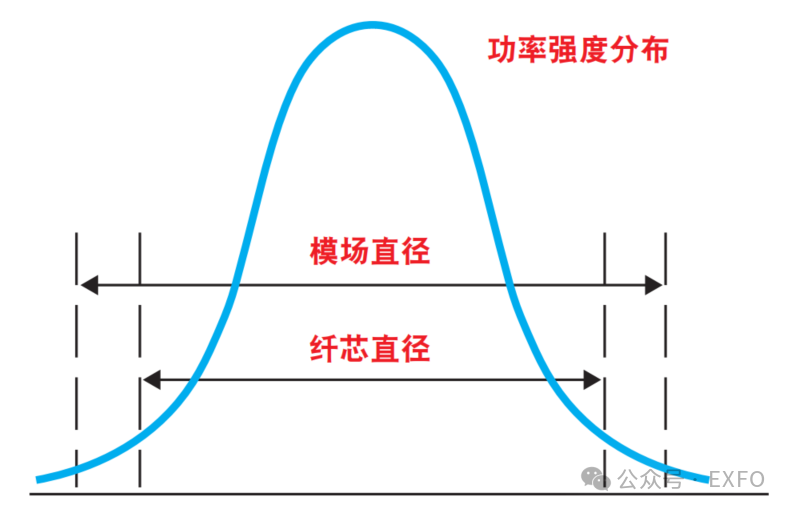

圖3：模場直徑相關概念

  由于存在一種被稱為倏逝場的物理現象，模場直徑會略大于纖芯直徑，在這種物理現象中，傳播的光幾乎無法穿透包裹纖芯的包層。有趣的是，即使是類型相似的光纖，其模場直徑也會有所不同。例如，1550 nm處的標準G.652 SMF-28光纖的模場直徑為10.4 +/-0.5微米，而1550 nm處的彎曲不敏感G.657 SMF光纖的模場直徑為9.5 +/-0.5微米， 相差近1微米（超過標稱芯徑的1%）。在將標準單模光纖與與彎曲不敏感（BIF）單模光纖熔接起來時，由于它們的模場直徑不匹配（折射率不連續一致，導致菲涅耳反射更高），OTDR增益會很常見。OTDR分析算法通?！安恢馈边@種光纖不匹配，會增加損耗（如圖4所示）。

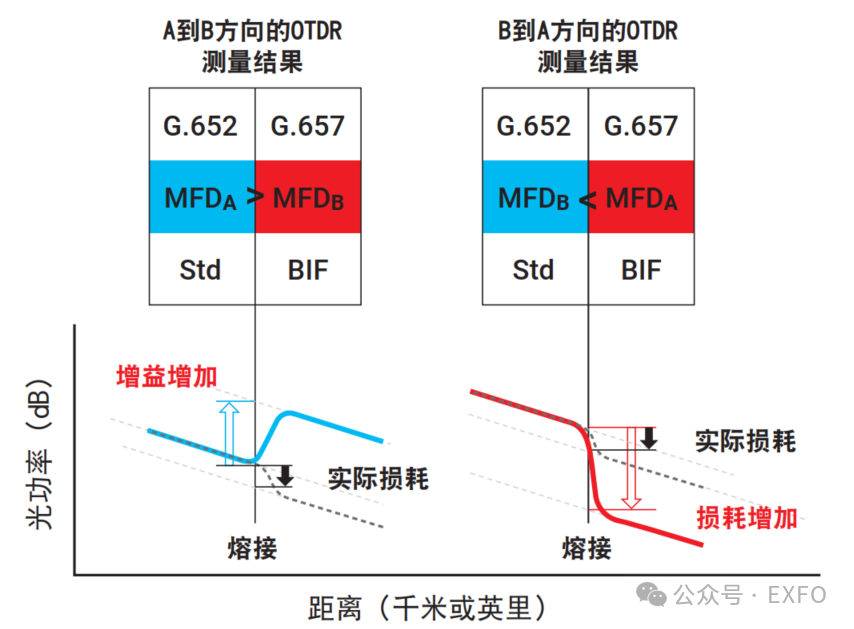

圖4：模場直徑不連續一致，會增加增益和損耗（由康寧提供）

  綜上所述，在從標準SMF到BIF SMF（圖4中的A到B方向）的熔接點處，反射回OTDR的光比光纖類型相同時的情況更多，因此OTDR曲線上的增益會增加。同樣，在從BIF SMF到標準SMF（圖4中B到A方向）的熔接點處，反射到OTDR的光比光纖類型相同時少，因此OTDR曲線上的損耗會增加。請注意，在用戶看來，第二種情況是一種比較熟悉的熔接事件，盡管其實際損耗更高，可能會被非專家的技術人員忽略掉。還要注意，當OTDR測試設置中使用的發射和接收線纜與被測光纖不同時（模場直徑），以及在熔接過程中纖芯對準情況不好時，可能會出現增益。將來自不同制造商類型“完全相同”的光纖熔接起來，甚至是將來自相同光纜制造商不同批次的光纖熔接起來時，都可能會導致非常小的增益。在使用OTDR進行Tier-2鑒定時，了解被測光纖的端到端物理特性非常重要。

  通過平均雙向測試結果來減少增益

  要避免誤導性的OTDR增益結果，最好的方法是進行雙向測試，換句話說，從被測鏈路的兩端發射光線，然后采集相關數據。雙向OTDR測試實際上是計算兩個方向的測試數據的平均值，以提供最精確的損耗測量結果——模場直徑不匹配所造成的背散射比差反轉過來。

  例如，在圖4中：

  A到B方向的事件損耗增加：-0.25 dB（負損耗就是增益）

  B到A方向的事件損耗增加：0.35 dB

  平均值：[(-0.25 dB) + (0.35 dB)]/2 = 0.05 dB的精準事件損耗

  執行雙向光纖鑒定的最常見方法是從近端（A）到遠端（B）采集OTDR曲線，以獲得“A到B”方向的測量結果，然后從遠端（B）到近端（A）采集OTDR曲線，以獲得“B到A”方向的測量結果。為此，可以使用兩個OTDR儀表（每端一個），或使用一個OTDR，在完成近端采集后將其移動到遠端。一旦完成所有A到B方向和B到A方向的測量，通常會在后期處理軟件應用程序中將每個A到B方向的測量結果與相應的B到A方向的測量結果對應起來，計算出二者的平均值，從而獲得每個光纖鏈路的結果。這就需要我們特別注意文件命名以確保正確匹配，特別是在需要測量大量的光纖鏈路時。

  配備iOLM（智能光鏈路測試儀）應用程序的EXFO OTDR包括全面的雙向測試功能。例如，AXS-115最后一英里單模OTDR可提供高達30 dB的動態范圍，以及短事件和衰減盲區。EXFO的FastReporter3是一個強大的數據后期處理應用程序，用于對EXFO OTDR/iOLM采集的數據進行雙向批量分析（支持Bellcore/Telcordia.sor、iOLM和.trc文件類型），它可以從EXFO應用程序網站免費獲得。

  結束語

  希望本文能夠減少大家對于OTDR增益的混亂認識——它們是如何發生的，以及如何使用EXFO的測試設備和軟件應用程序來減少它們。
