ISSCC2026:Broadcom基于5nm FinFET低功耗112Gb/s PAM4 Transceiver&基于分段MZM調制驅動和直驅TIA的7nm FinFET 6.4Tb/s CPO光引

摘要:Broadcom 發布兩款芯片成果:5nm 工藝 112Gb/s 超低功耗收發器,無 ADC/DSP 架構,能效與面積表現優異;7nm 工藝 6.4Tb/s CPO 重定時 ASIC,面向 AI 集群光互聯,高集成、高能效。

  ICC訊   此次會議上,Broadcom發布兩個成果。

  通常短中距離鏈路,諸如CEI-112G-MR 和 IEEE 100G VSR/SR 等標準,接收器采用先進FinFET工藝和ADC/DSP技術,補償在112Gb/s PAM4 下超過 20dB的信道損傷。在這些應用中,發射器(TX)和接收器(RX)的功效是首要考慮因素。

  Broadcom在此次會議上,提出一種針對短中距離鏈路的超低功耗(< 2.5pJ/b)且高效的無ADC/DSP的112Gb/s收發器架構。基于5nm FinFET 技術,在RX中采用完全自適應的濾波器組數字均衡器,在TX中采用7b DAC。

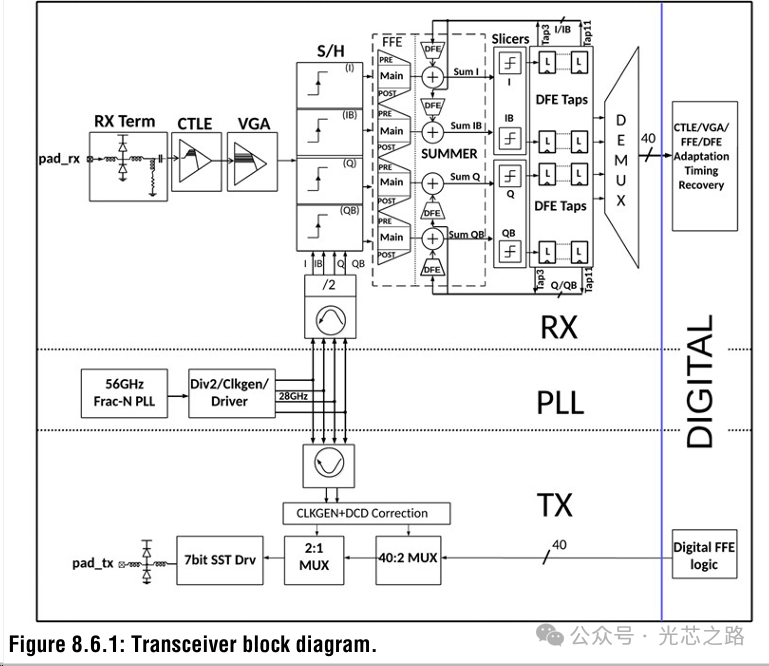

  雖然下圖中展示的收發器模塊框圖是簡化單端數據路徑實現方式,但實際上采用的是完全差分設計以實現良好的電源抗干擾能力。鎖相環采用低抖動的單 LC VCO,以實現全操作范圍(49-57GHz)。

  對于收端,輸入信號50ohm終端阻抗,利用橋式 T-coil和分流電感來擴展帶寬。CTLE提供可調線性峰值控制。帶有 T-coil帶寬擴展功能的VGA,與 CTLE 階段相似的架構,帶有可調節的衰減電阻(Rm)以控制增益。CTLE 和 VGA 階段均為 gm-TIA 結構。

  接收端的峰值和增益范圍應足夠?qū)挘匝a償整個工藝、溫度和電壓(PVT)邊界的目標鏈路損耗。CTLE 和 VGA VCM 電壓在 PVT 下進行調整,以確保分段器輸入 VCM 電壓得到嚴格控制,同時保持良好的 CTLE/VGA 線性度。

  在本設計中,第一個 DFE 濾波器抽頭(H1)是不必要的,因為 FFE 后置抽頭可提供與 1UI 相同的 ISI 減少效果。對于 2UI 的 ISI 取消,第二個 DFE 濾波器抽頭(H2)反饋回路必須在 2UI 內穩定,即112G PAM4為 35.6ps。滿足這種嚴格的時序在工藝參數變化下的要求會導致顯著的功耗增加。因此,同時使用各種 CTLE 峰值控制來消除 H2 的 ISI 并消除對第二個 DFE 濾波器抽頭的需求。

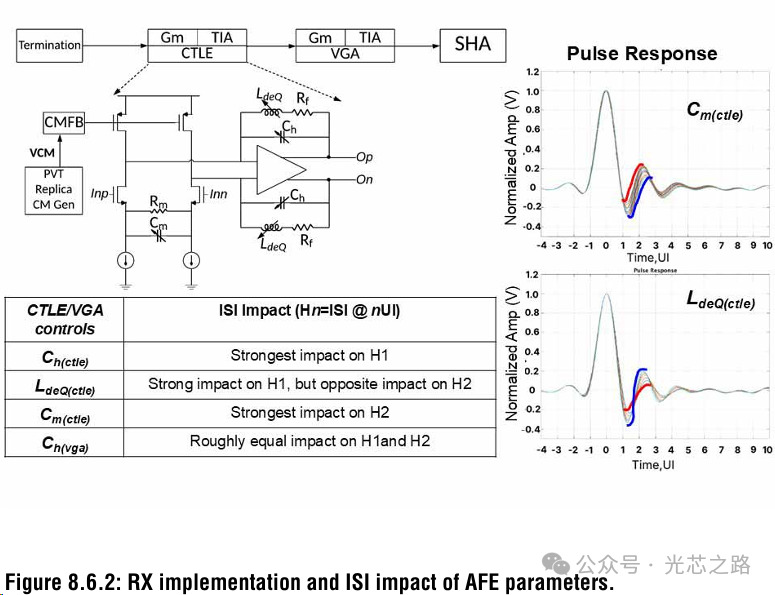

  下圖中的表格根據其在不同 ISI 位置的影響對各種 CTLE 頻率控制進行分類。例如,電感峰值控制(LdeQ(ctle))對 1UI 的 ISI 有很強的影響,但在 2UI 的 ISI 上則有相反的效果。源衰減峰值控制(Cm(ctle))通常對 H2 有最強的影響,而對 H1 沒有影響。通過使用這些控制組合,第二級ISI 得以消除,同時對其他位置的碼間干擾影響極小。

  每個加法器由一個 NMOS CML 主放大器和 DFE/FFE差分對組成,共享一個校準負載電阻。加法器輸出 VCM 隨著 DFE/FFE權重的增加而降低。使用一個 CMFB 循環以及向負載電阻注入的泄漏電流方案來持續調節加法器輸出 VCM,以適應PVT工藝、溫度和電壓的變化。

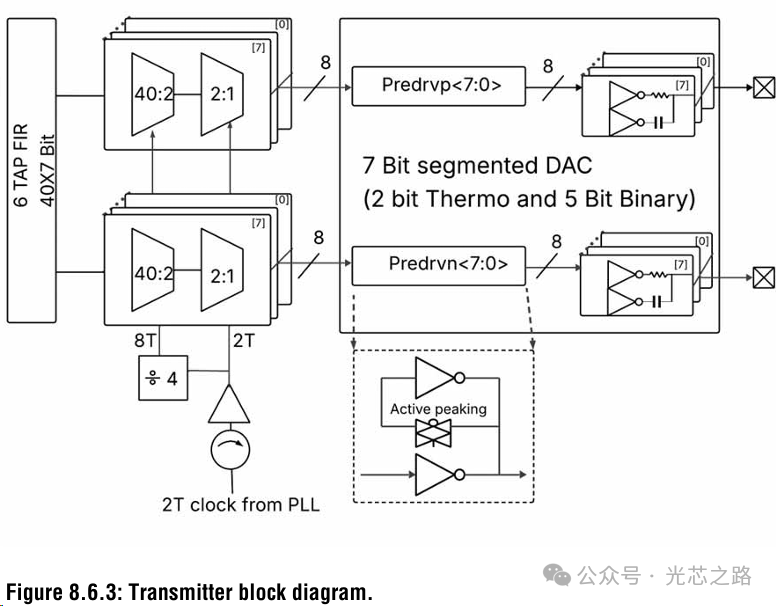

  對于發端,模塊圖如圖所示。

  為了降低功耗,通過增加電阻比來對驅動器進行大規模設計,從而降低整個鏈路(包括時鐘和數據路徑)的電容負載。整個 TX 由單個 0.8V 電源供電運行。

  TX 能夠根據輸入數據速率和 PLL 頻率之間的任何頻率差異使用相位插值器(PI)進行跟蹤。同時具備占空比校正電路。分段DAC采用 2b 溫度和 5b 二進制驅動器分段方案,以減輕過度 DNL 轉換提高線性度。

  在驅動器輸出端,使用 T-coil擴展帶寬。配備一個采用電容路徑與主路徑并聯方式實現的連續時間高通濾波器,能夠使 TX 輸出邊緣更加清晰,并進一步提高帶寬。

  傳統RX 時鐘編解碼實現方式首先通過 CML降低 I/Q 時鐘速度,并使用兩個獨立的相位插值器來控制 I 和 Q 時鐘的相位。由于同時使用了兩個 PI,該方案在頻率跟蹤過程中會存在動態相位偏差和非線性問題。

  在該方案的RX 時鐘設計中,PLL 全局時鐘通道驅動一個單獨的電感調諧 PI,隨后通過 CMOS 除法器消除對雙 PI 的使用需求,如圖所示。該架構類似于雙 INL 取消 PI方案。雙 PI 的相位控制代碼在緩沖器后相位偏移 45 度并相加。因此,INL 誤差彼此不同步,并相互抵消。

  該收發器采用 5nm FinFET 技術制造,針對多個100Gb/s 標準,模擬最壞情況的長封裝布線中進行測試。

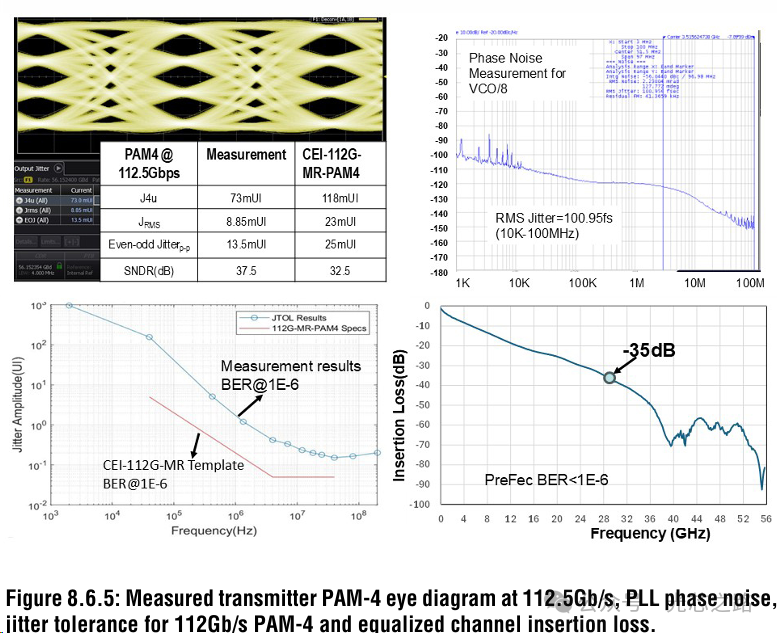

  對于28GHz,112Gb/s PAM4 的插損為 35dB 的鏈路,該收發器原始誤碼率優于1E-6。

  由于低延遲和高 CDR 帶寬,接收器能夠輕松滿足 CEI-112G-MR 的抖動容限標準,且有 0.2UI 裕度,這是該架構的一個優勢,因為其CDR延遲小于基于 ADC/DSP 的接收器。

  測量TX 112Gb/s 眼圖,RLM 為 0.991、J4U 為 73mUI、Jrms 為 8.85mUI、EOJ 為 13.5mUI,優于 37.5dB 的 SNDR。PLL 的鎖定范圍為 49-57GHz,抖動為 100fsrms。

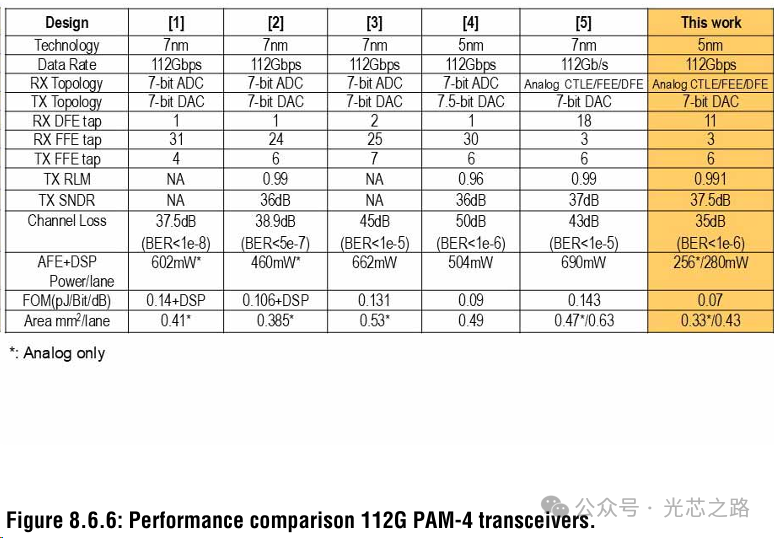

  收發器在單個 0.8V 供電下,模擬部分消耗 250mW,整體消耗 280mW。與具有類似數據速率和處理能力的已發表解決方案相比,F(xiàn)OM 為 0.07最低。

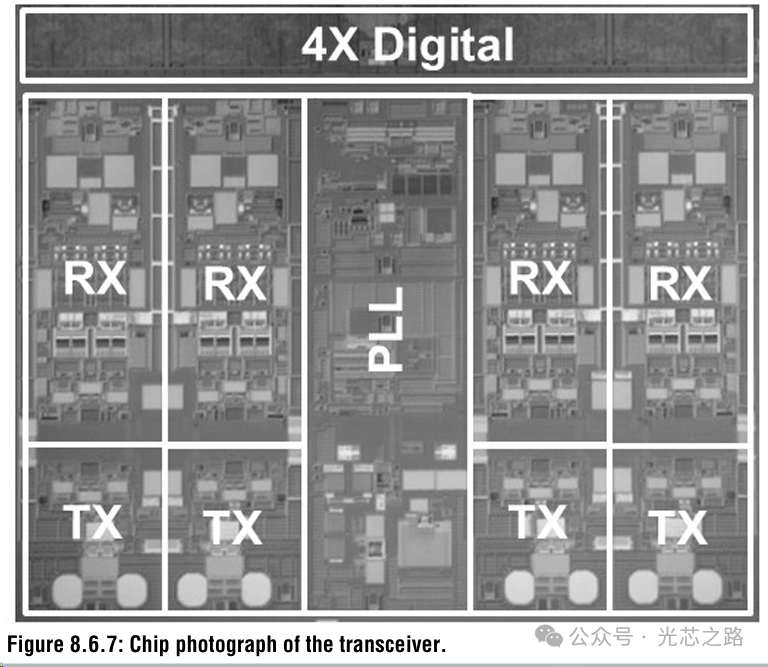

  模擬部分的芯片面積為 0.33mm2,收發器整體面積為 0.43mm2,面積最小。

  光學互連對于大規模擴展型人工智能集群的高帶寬通信需求正變得愈發重要,CPO通過異構集成來解決帶寬和功耗問題并實現規模擴展。

  Broadcom此次會議上,介紹一款適用于 CPO 應用的 6.4Tb/s (64*106.25Gb/s PAM4)重定時專用集成電路。發端通道直接與 PIC 的線路側接口相連,驅動 64 個分段MZM。收端通道與 64 個PD相連,采用DSP優化的TIA。

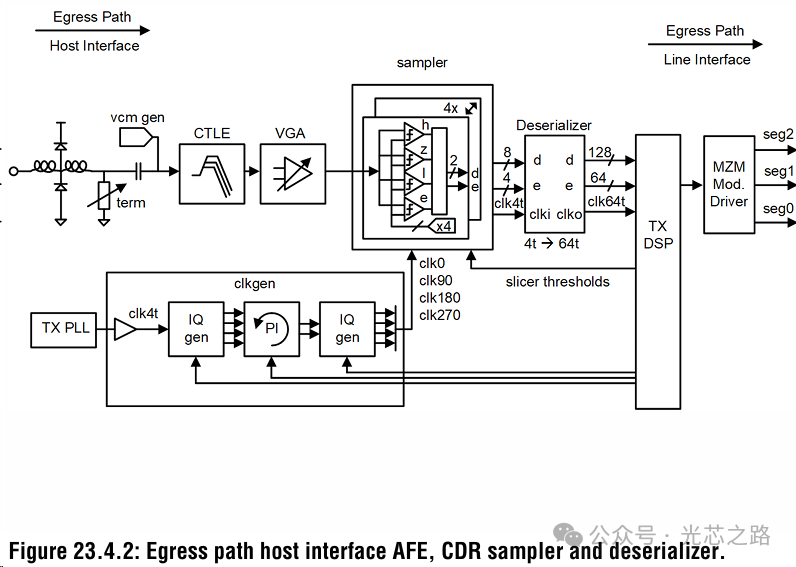

  ASIC 內部集成320 個MPD和 320 個DAC,用于光信號的檢測和控制。輸入信號通過電容耦合方式連接到CTLE和VGA,都利用電阻校準和T-coil來實現帶寬擴展。

  CDR 的 4 個采樣階段由 TX PLL 的 clk4t 時鐘通過 clkgen 塊生成。在 clkgen 塊中,基于數字適配的雙正交時鐘發生器(IQgen)驅動一個相位 插值器(PI),第二個 IQgen 產生 0、90、180 和 270 時鐘。

  TX DSP 包含 CDR 適應功能,實現時鐘恢復環路。TX DSP 內部的分頻器級適應算法使用 16 個 9b DAC 來調整每個采樣器模塊內的 4 個閾值水平。

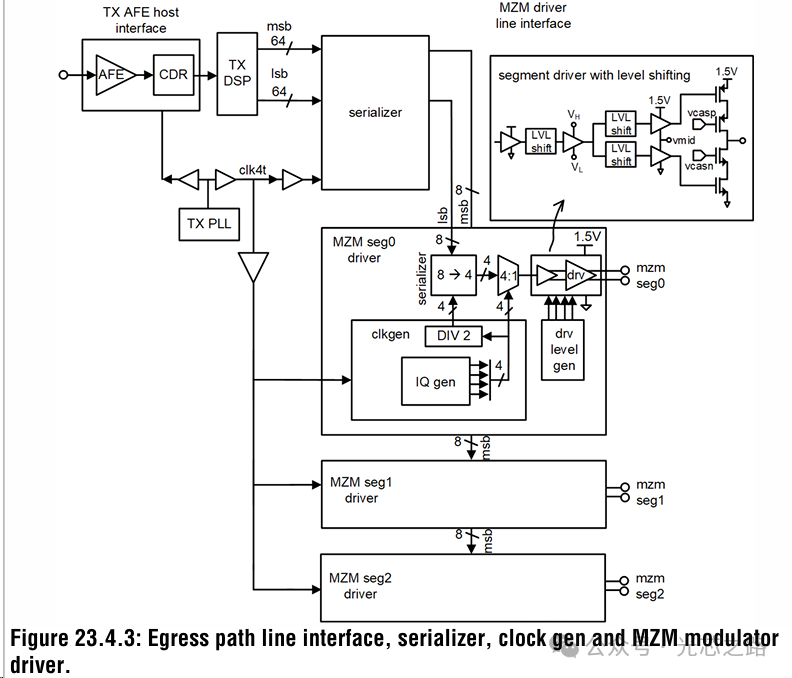

  串行器首先將來自 TX DSP 的 64b 重新定時的并行 MSB 和 LSB 數據轉換為 8b 數據流,隨后被傳送到 3 個驅動段,第一段分配給 LSB,后兩段分配給 MSB。

  TXPLL 4t 時鐘沿 3 個 MZM 驅動段分布。4:1 混合器輸出經過兩級電平轉換器前置驅動器( PMOS 和 NMOS 門)轉換為 1.5V 非歸零模式。前置驅動器和共源共柵電壓水平分別通過LDO 和 DAC 來生成。

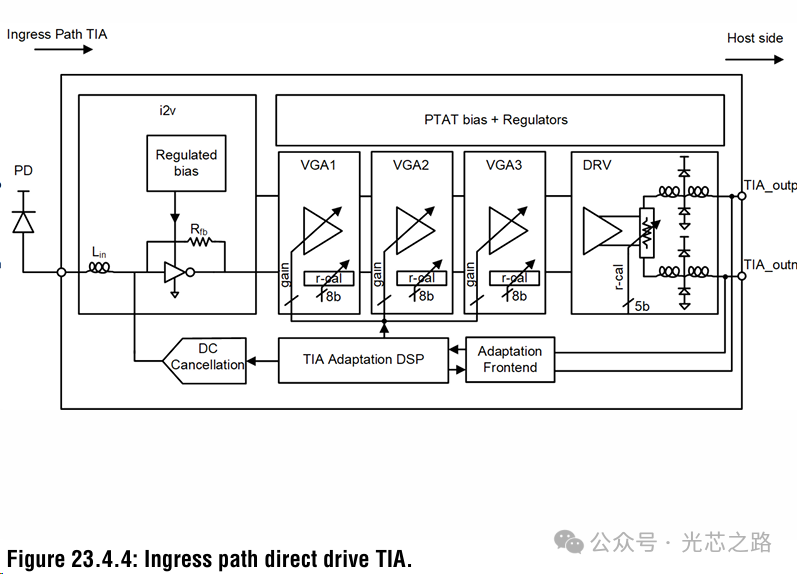

  在線路側,PD 陽極與I2V轉換器相連,信號路徑保持全差分狀態。VGA通過T-coil實現帶寬擴展,使用 8b 可調節校準負載電阻,增益調整通過數字增益調整代碼進行。輸出驅動器使用 5b 終端校準和T-coil來實現帶寬擴展。

  每個通道的 TIA 通過本地 DSP 進行數字適配用于VGA 增益控制,以及直流消除的DAC。每個 VGA 都能提供約 6dB增益,步長為 0.2dB。TIA 的標稱輸入電流噪聲密度為 15pA/√Hz,功耗低于 50mW。

  用于CPO的6.4Tb/s 光引擎通過 7 nm FinFET 技術制造,ASIC和PIC通過3D封裝技術制造,以實現可擴展的吞吐量。

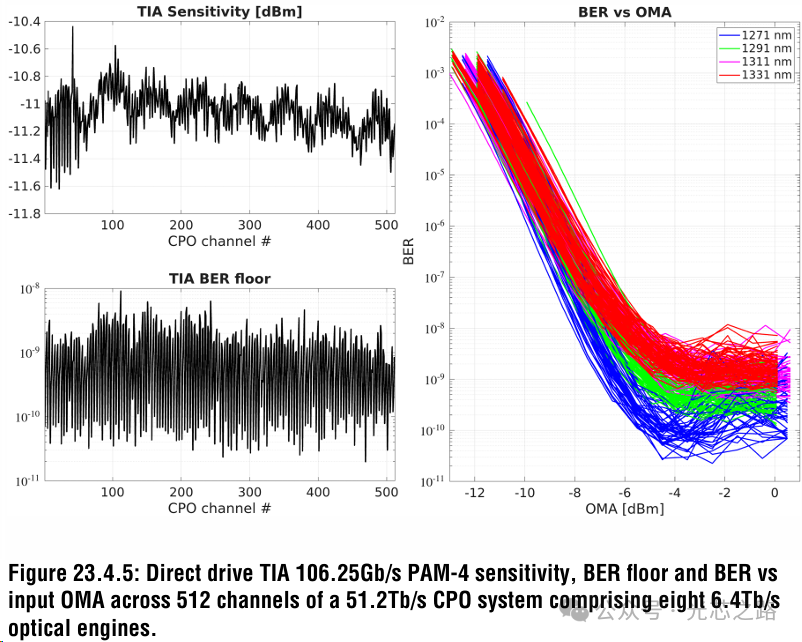

  TIA性能如圖所示,已由ASIC 進行均衡處理。在51.2Tb/s CPO 系統(8×6.4Tb/s 光引擎,512個通道)的 所有4 個波長,BER 與輸入 OMA 曲線的對比情況如圖所示。

  TIA的平均靈敏度優于 -11dBm(IEEE802.3 的 106.25Gb/s PAM4規定的BER 為 2.4e-4)。平均 BER floor優于 1e-9 的性能,其中超過 99.98% 通道無誤碼。

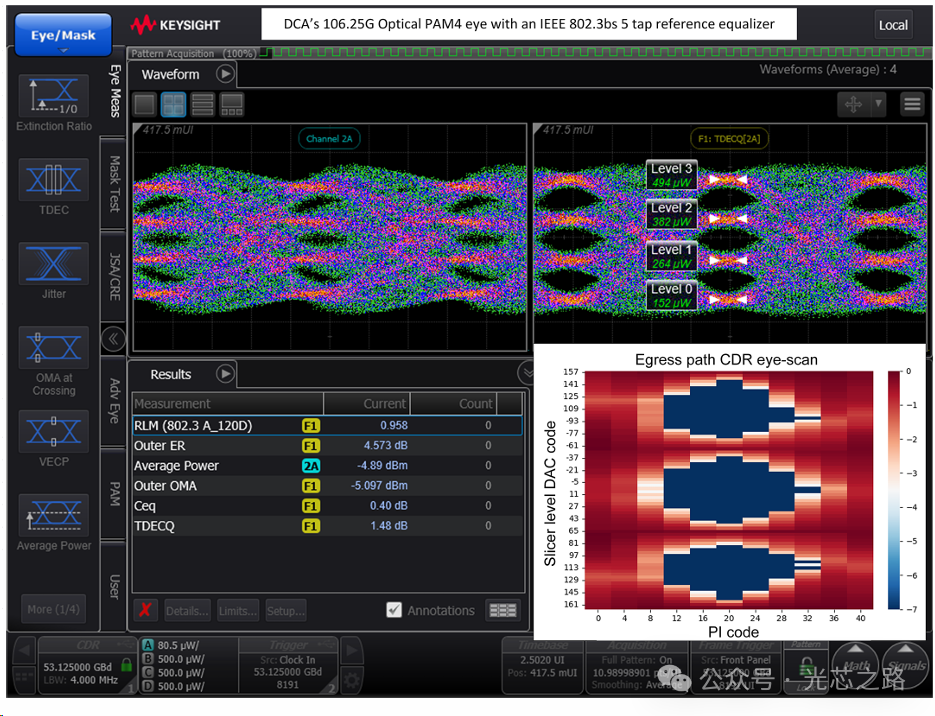

  下圖顯示一個PRBS-13 模式的開放的光 PAM4 眼圖,TX的TDEQ為 1.48dB、外ER為 4.57dB 和RLM為 0.958。

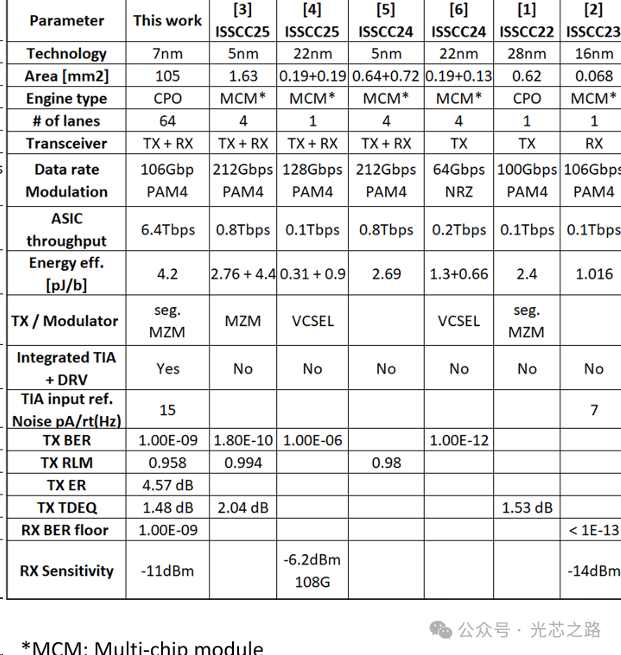

  與目前最先進的光收發器相比,6.4Tb/s 的 CPO ASIC 實現最高的集成度和吞吐量,能效達到4.2pJ/b。


  參考文獻

  【1】A 280mW 112Gb/s PAM-4/NRZ Transceiver for Low-Power IOs in 5nm FinFET Technology Ullas Singh1, Kumar Thasari1, Nitin Nidhi1, Arvindh Iyer1, Saurabh Surana1, Batu Dayanik1, Yuanfang Li1, Mohammadamin Torabi1, Jun Won Jung1, Alberto Grassi1, Mehrdad Fahimnia1, Hiroshi Kimura2, Faramarz Bahmani2, Hao Chen2, Alex Wang2, Chen Zhao2, Yuan Fang2, Allen Chen3, Afshin Momtaz1,   Namik Kocaman1 1Broadcom

  【2】A 6.4Tb/s 4.2pJ/b Co-Packaged Optics ASIC with Direct-Drive Integrated TIA and Retimed Segmented Mach-Zehnder Modulator Driver   in 7nm FinFET Mahdi Kashmiri, Ajay Yadav, Jin Namkoong, Behrooz Nakhkoob, Tony Kao, Shen Shen, Vaibhav Pandey, Kuan-Chang Chen, Jinho Han, Sudheer Gaddam,   Shayan Kazemkhani, Sang Young Kim, Simar Maangat, Bo Nguyen, Mike Robinson, Hiva Hedayati Broadcom
