共封裝光學技術：釋放數據中心性能

  ICC訊   對更高效能功耗比的追求，暴露了傳統光學收發器設計的局限性，迫使我們從離散組件轉向單一集成系統。共封裝光學技術(CPO)是業界的解決方案，該架構將芯片重新定義為處理兼光學I/O引擎。

  超大型數據中心正面臨性能瓶頸，傳統的芯片到端口連接方式對吞吐量和可擴展性造成了結構性限制。預計全球?qū)?shù)據中心容量的需求到2030年將會是現在的三倍以上，使得這一挑戰更加嚴峻。

  業界的解決方案是共封裝光學技術(CPO)，這是一種全新架構，將光學輸入/輸出(I/O)直接與芯片集成，從而解決距離問題。但這種直接方式又帶來了圍繞熱管理和可維護性的一系列新的工程障礙。新架構是否可行，現在取決于能否掌控應對這些核心問題的系統級方法。

  01. 為何可插拔光學技術正逼近其極限

  在AI龐大的算力需求下，成熟的前面板可插拔光學架構已經逼近其物理極限。傳統光學收發器設計的固有挑戰是，信號從主板上的專用集成電路(ASIC)通過有損銅導線傳輸?shù)角懊姘迥K，這期間必須跨越很長的電氣距離。在像448Gbps這樣的下一代速度下，推動信號通過這一路徑需要巨大的電能來補償信號隨距離的衰減，這些能量最終以廢熱的形式散失。

  龐大的算力消耗導致“I/O功耗瓶頸”，這是一個重大的行業問題，移動數據所需的電力開始比肩處理數據所需的電力。這不僅推高運營成本，也使熱管理變得更為復雜。同時，可插拔模塊的物理尺寸對前面板I/O密度也造成了嚴格限制。隨著數據傳輸率的增加，前面板上可用于添加更多端口的物理空間正在耗盡，使得面板上也出現了一個獨立但同樣致命的帶寬瓶頸。

  02. 共封裝光學技術和功耗收益

  CPO將光學引擎與主處理器集成在同一基板上，重新定義了光學收發器的架構。這種緊密集成大幅縮短了電氣路徑，減少了推動信號所需的電力。路徑縮短之后，就不再需要大功率重定時器和其他信號調節組件，來滿足長距離銅導線傳輸所需，這可以顯著降低光學I/O造成的功耗。因此，CPO解決了I/O功耗瓶頸和前面板密度限制問題，顯著提高了用電效率和帶寬。

  然而，該集成本身帶來了兩個重大工程障礙：

  ● 熱管理：因為激光器直接放置在高價值處理器旁邊，這是光學系統的主要熱源。

  ● 可維護性風險：因為組件故障可能需要更換整個處理器封裝。

  03. 共封裝光學技術中的調制器取舍

  CPO的可行性取決于硅光子學，這是一種使用成熟的半導體制造能力將光學功能集成到芯片上的技術。該架構的核心組件是調制器，它將電氣數據編碼到光中，代表了一項重要的工程取舍。

  兩種主要調制器技術之間的取舍顯而易見：Mach-Zehnder調制器(MZM)和微環調制器(MRM)。

  ● Mach-Zehnder調制器非常穩定可靠，但其體積龐大，與CPO的密度目標相沖突。

  ● 微環調制器體積小巧，能效高，但對熱波動非常敏感。而放置在靠近發熱處理器時，這種波動又不可避免。

  面對這樣的現實情況，業內主要企業做出了不同的決策。例如，Broadcom似乎更傾向于使用MZM，而Nvidia則為其CPO應用選擇了MRM。

  這兩種方法之間的沖突凸顯了一個關鍵信息：熱管理是任何可行的CPO設計中都必須克服的核心工程障礙。

  04.外部激光源：CPO的系統級解決方案

  要解決CPO核心熱管理和可維護性挑戰，最有效的架構解決方案是使用外部激光源(ELS)，將激光器與CPO分離。Molex已完整實現這一概念并率先推向市場，將CPO 從紙上談兵變?yōu)閷嶋H可部署的現實。

  ● 解決熱挑戰：外部激光源互連系統(ELSIS)是一個完整的解決方案，實現高功率激光器與處理器和光學引擎的物理分離。通過將激光器置于獨立的可插拔模塊中，直接解決了熱挑戰。該設計將發熱最大的負載與高價值處理器分離，從而簡化了熱管理。

  ● 降低可維護性風險：除了解決熱問題，模塊化設計還支持激光模塊的現場便捷維護，從而降低了可維護性風險。ELSIS使用盲插接口，所有光學和電氣連接都在設備內部進行，避免了激光器故障需要更換整個處理器封裝等代價高昂的情況。

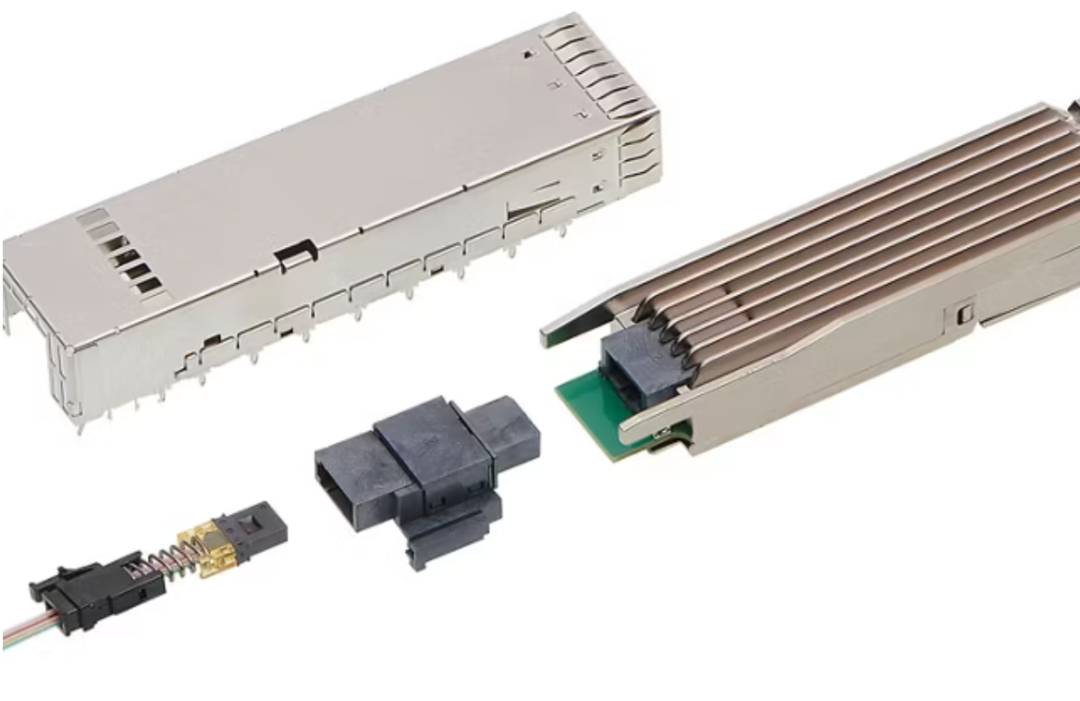

  ● 降低可維護性風險：這種整體方法帶來的最終產品：ELSIS是一款完整的預制系統，包括：電氣和光學連接器、壓配外殼、可插拔模塊自身，所有組件均設計為一個有機的整體，支持可擴展的可靠部署。

  05. 系統級挑戰的系統級方法

  向CPO的轉型代表了設計理念的重大演變，旨在應對系統性的熱管理和可維護性挑戰。要充分發揮CPO的性能和效率，需要將激光器、光學器件和互連視為單一的集成系統。

  成功實施該架構需要在光學、電氣和機械領域擁有深厚專業知識的工程合作方，因為任何一個領域的失敗都會影響整個系統。

  Molex ELSIS體現了這種系統級方法，降低了風險，并提供了下一代數據中心不可或缺的可擴展架構。
