ISSCC2026：單片集成MRM DWDM技術：賓大8λ×38Gb/s & HUST 2×5×100Gb/s

  ICC訊   光鏈路已成為一種具有變革意義的互連解決方案，具備高帶寬、低延遲和低損耗特點，波分復用（WDM）技術能夠通過利用具有不同波長的多個光載波來實現總?cè)萘康臄U展。

  University of Pennsylvania基于GF 45CLO CMOS SOI 工藝集成的8通道WDM NRZ 發射器（OTX），采用多段電容調諧微環調制器（MRM）、超高效寬帶 MRM 驅動器、接近零功耗的自主波長鎖定跟蹤系統的架構。

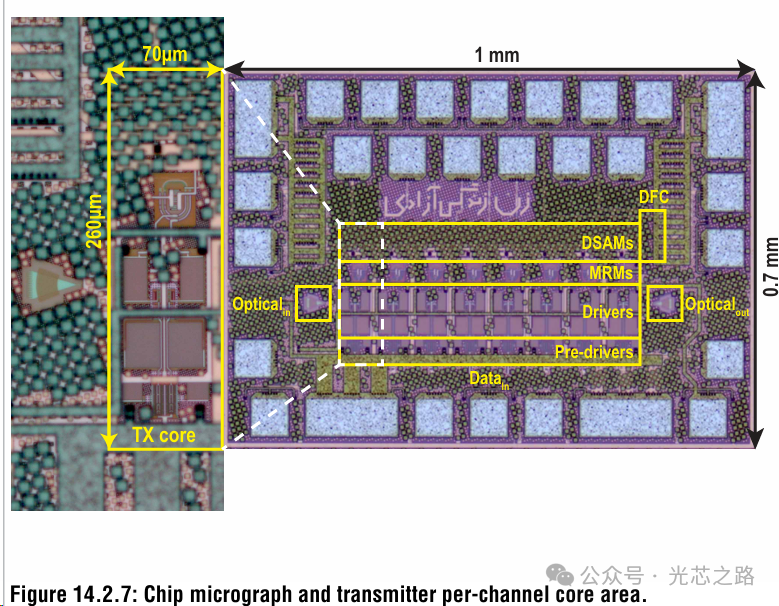

  總數據傳輸速率為 304Gb/s（8波*38Gb/s），實現創紀錄的能效 106fJ/b。該芯片的每個通道面積為 0.018mm2，實現2.1Tb/s/mm2 面積帶寬密度。與當前最先進技術進行比較，其驅動器和調制器的能效與核心面積的乘積提高10 倍以上。

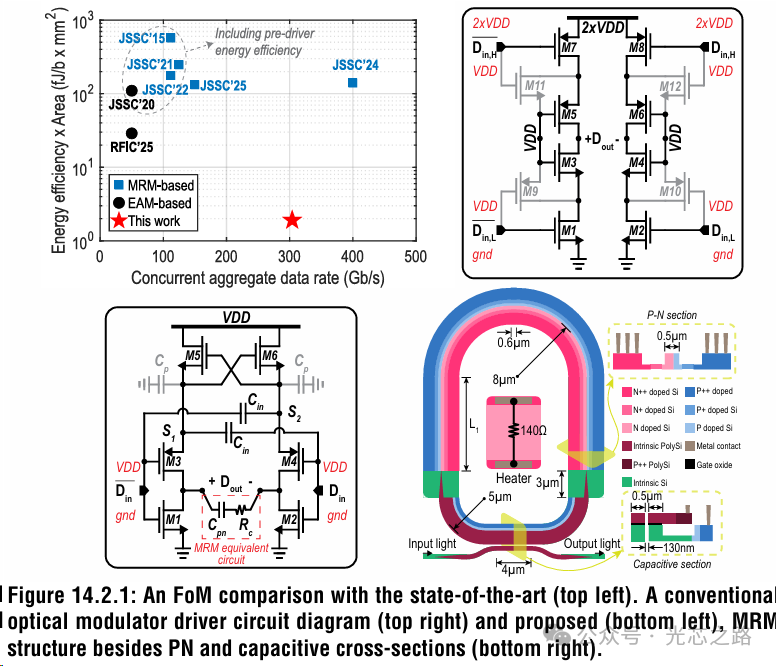

  下圖右上角展示傳統的4個晶體管堆疊推挽拓撲結構，能夠?qū)崿F(xiàn)高達 4xVDD差分擺幅。盡管該拓撲結構表現優異，但仍需要使用電平轉換器來為兩個輸入（即 Din,L 和 Din,H）設置直流值，增加總體功耗和延遲，降低帶寬，同時需要在兩個輸入信號之間進行精確的延遲匹配。

  下圖左下角展示所提出的調制器驅動器的原理圖，取消對輸入數據的兩個直流電平以及電平轉換器的需求。在該拓撲結構中，差分輸入通過一對交流耦合電容（Cin）與 M5 和 M6 的源極相連。因此，當 Din 從地電平變化到 VDD 電平時，在穩態下，節點 S1 的電壓從 VDD 增加到接近 2 倍的 VDD，由于 M3 導通，Doutp 從地電平變化到接近 2 倍的 VDD。因此，所提出的驅動器能夠提供接近 4 倍 VDD 輸出電壓擺幅，且功耗更低。

  所提出的驅動器和傳統驅動器的供電電壓分別為 VDD 和 2xVDD。此外，根據模擬結果，輸出擺幅受節點 S1 和 S2 處的總寄生電容 Cp 的影響，大約與 (Cin + Cp) / Cin 成正比，必須謹慎選擇 Cin 的值，此處存在輸入電容和輸出擺幅之間的權衡。

  下圖右下角展示MRM結構，一個 pn 部分用于高頻寬帶調制，一個電容部分用于微調和波長鎖定，其在靜態功耗接近零的情況下實現精細調節，還有一個加熱器（摻雜硅電阻）置于 MRM 內部，進行熱粗調。

  為了確保 8 個 MRM 能夠同時有效地用于對間距為 1.6nm的 8 個光載波進行調制，MRM L1以 30nm增量增加。MRM FSR約為 8.65nm小于系統帶寬（即 8*1.6nm），需要在系統頻率規劃中考慮，以盡量減少通道間串擾。

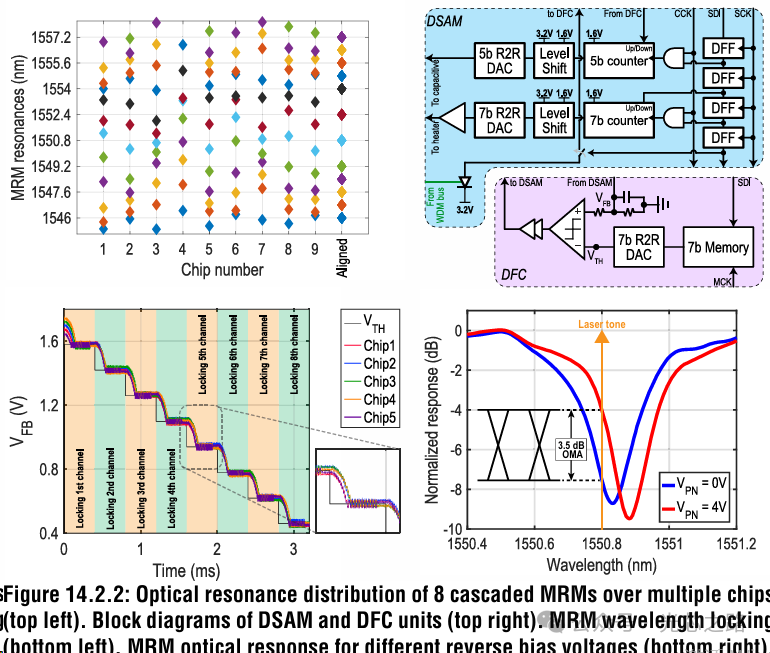

  如圖左上角所示，為了研究工藝變化對 MRM 響應的影響，對幾塊芯片上的 8 個級聯 MRM 的諧振波長進行測量。大多數諧振波長可通過電容調諧（調諧效率為 50pm/V，零靜態功耗）與網格對齊，其余MRM 需要通過熱調諧（效率為 0.2nm/mW）來對齊。

  如圖右上角所示，一個雙傳感、驅動和存儲（DSAM）單元用于以數字方式控制 MRM 的加熱器和電容部分，同時與全局決策反饋和控制（DFC）單元同步。DSAM 單元按照SCK和SDI順序依次選擇，用于進行電容調諧/鎖定或熱調諧。

  在反饋回路中，使用硅鍺光電二極管對MRM 的輸出進行小部分光電檢測，轉換為電壓 VFB，與閾值電壓 VTH（通過7 位存儲器以及R-2R DAC 來設置）相比較，輸出控制DSAM 單元。反饋回路通常在CCK幾個周期后達到穩定狀態，最終值被存儲在 5 位計數器中，使MRM共振波長保持在目標點上。

  如圖左下角所示，對于芯片內的所有 8 個 MRMs，依次重復進行。

  如圖右下角所示，單個 MRM 測量光響應，品質因數約為 5700，消光比超過10dB，OMA接近 4.5dB@4V。

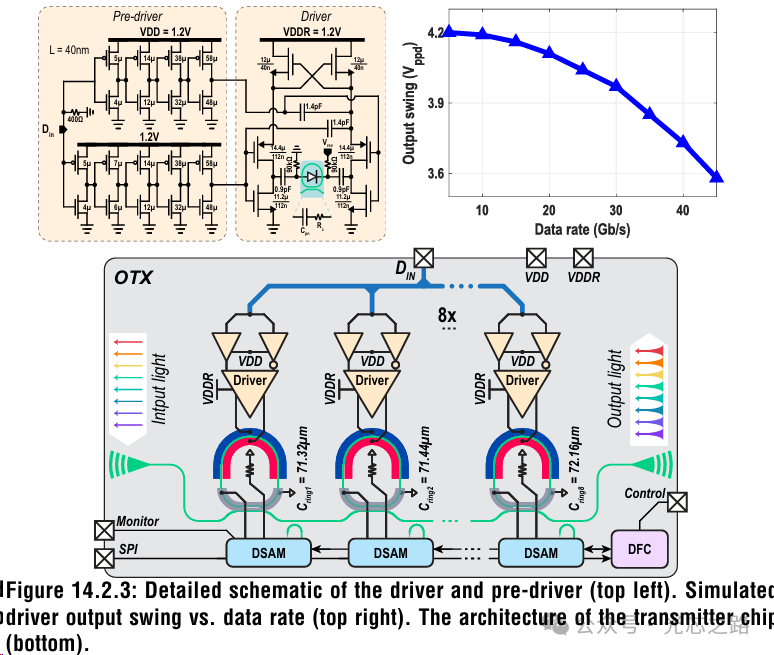

  如圖左上角所示，調制器驅動和前置驅動的原理圖，MRM pn 結上的反偏電壓可以獨立設置。

  如圖右上角所示，采用 RC 等效模型（R 和C估計為 40Ω 和 22fF），對驅動器在 MRM上的輸出擺幅進行模擬，在高數據速率下提供超過3.7V 擺幅。

  如圖下部所示，單片集成發射器芯片框圖。在波導總線上放置 8 個具有略微不同周長MRMs，每個 MRM 都通過其 DSAM 單元自主鎖定到相應目標載波的波長，每個驅動器同時對所有 8 個光載波進行調制。

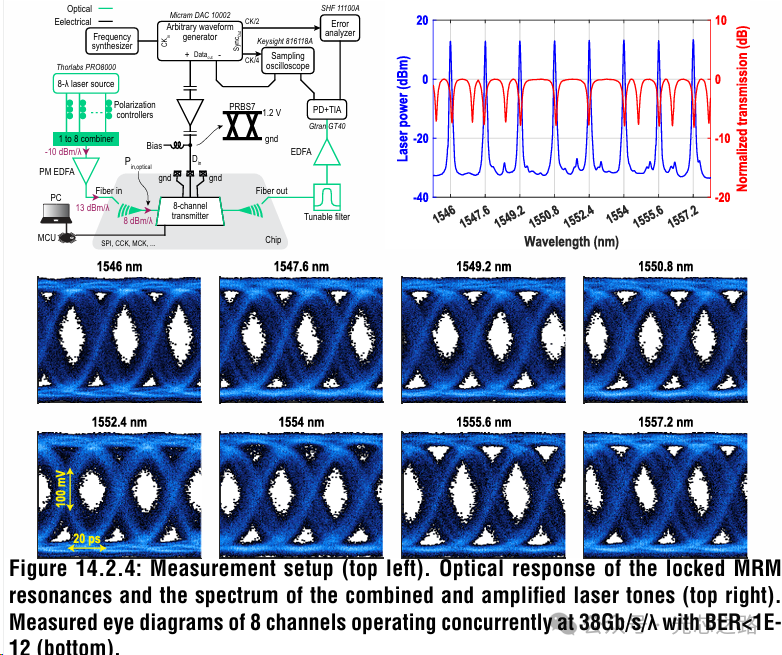

  如圖左上角所示，PRO8000 DFB激光器陣列的八個輸出端（從 1546-1557.2nm，以1.6nm間隔）各自進行偏振調整，通過一個 8x1合束器使用PM-EDFA進行放大至約 13dbm/波，通過輸入光柵耦合器到芯片中（耦合損耗約為 5dB）。

  如圖右上角所示，經過 EDFA后的頻譜（藍色）以及波長對齊后級聯 MRM 的測量歸一化光響應（紅色）。

  如圖下部所示，展示在 38Gb/s 同時調制下，8個輸出通道的測量眼圖，誤碼率低于1e-12。

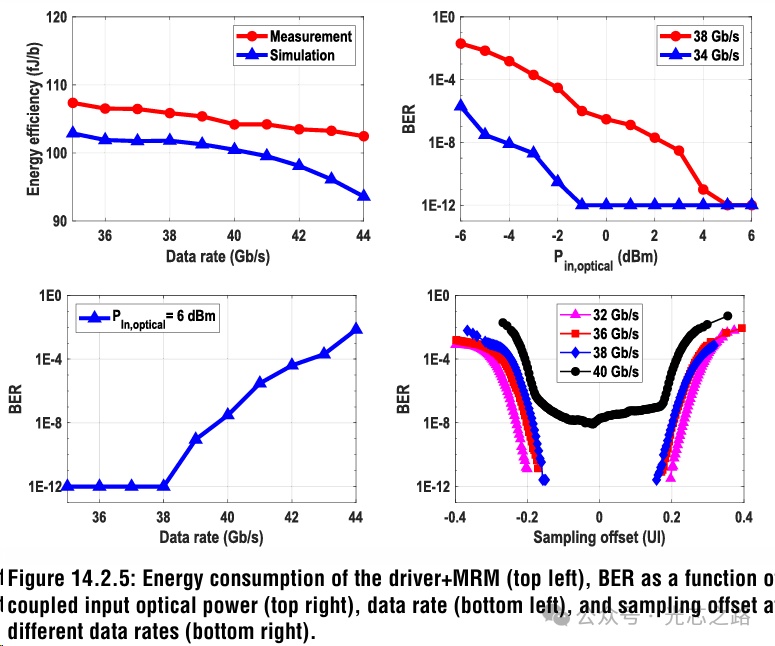

  如圖左上角所示，不同數據速率下驅動器+MRM的每通道能效的測量值與模擬值。

  如圖左下角和右下角所示，展示不同輸入耦合光功率水平和數據速率下的測量誤碼率，38Gb/s 可實現無誤碼。

  如圖右下角所示，展示發射機輸出浴盆曲線。

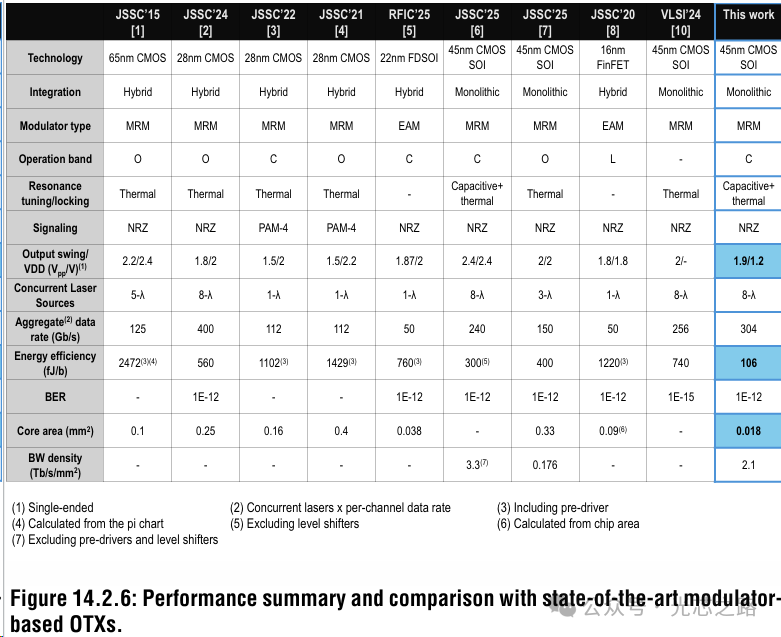

  將發射機芯片的性能與其他工作進行比較，實現2.1Tb/s/mm2 帶寬密度。所提出的 OTX 與傳統方法相比具有更高能效，得益于所提出的調制器驅動器拓撲結構（省去電平轉換器和 2xVDD 電源)，以及近零靜態功耗的電容式 MRM 調諧。

  PAM4 微環收發器提高帶寬密度和能效，存在一些挑戰：1）MRM在不同插入損耗點工作時需要平衡帶寬、線性度和OMA，以滿足動態應用需求；2）隨著波分復用技術的密度增加，要求波長間隔更窄，尖銳濾波器能夠有效減少串擾，但以帶寬為代價；3）微環諧振器的熱漂移需要進行多通道波長鎖定；4）在收發器鏈路所需的CTLE中，功耗、補償能力和頻率響應之間存在權衡關系。

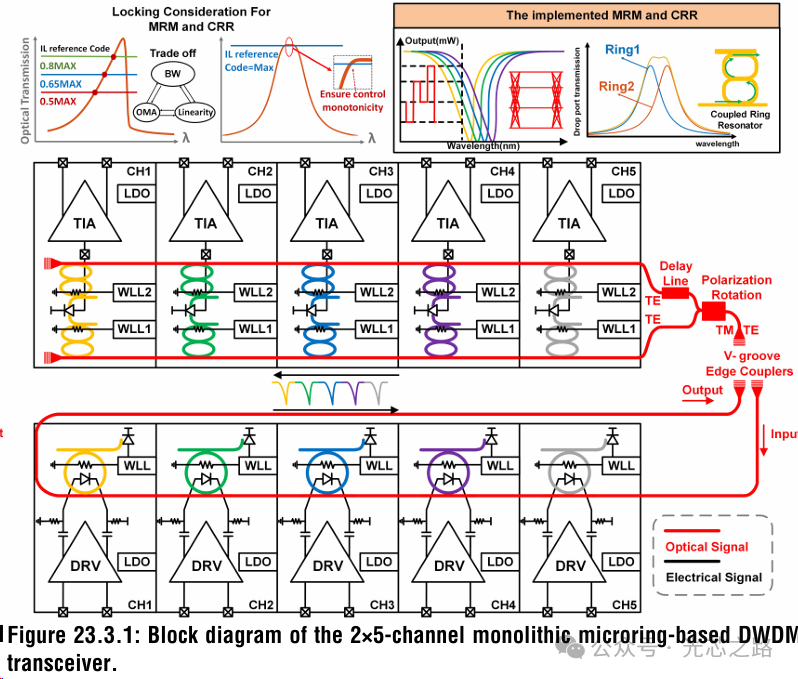

  HUST展示協同設計的GF 45nm CMOS SOI 2×5×100Gb/s PAM4 DWDM MRM收發器。

  在TX部分，半徑為7.5um、FSR為9.267nm和通道間距為1.853nm。

  在RX部分，采用V 形槽、PSR、CRR濾波器和雙探測器 PD 來增強串擾抑制。

  每個通道集成WLL 電路，確保 MRMs 和 CRRs 在其最佳波長點上運行。

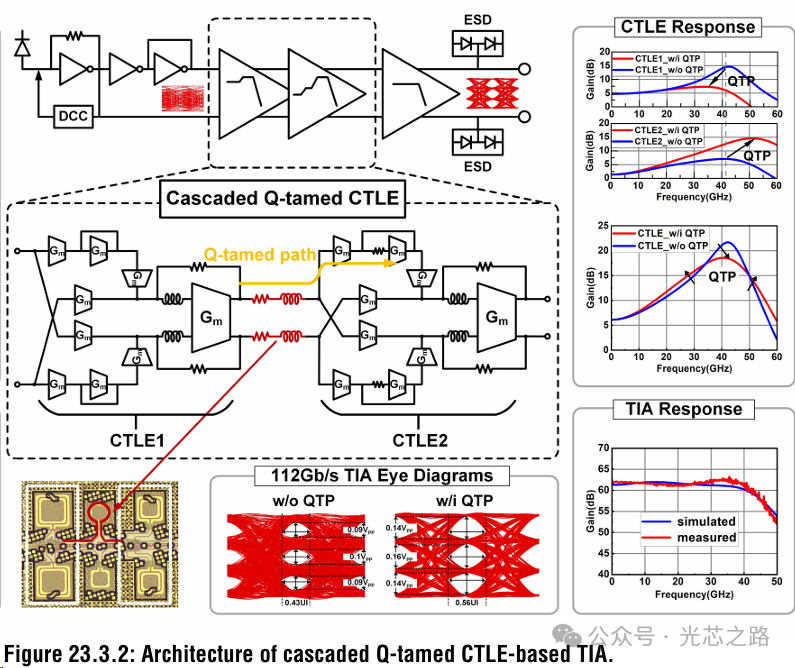

  下圖展示TIA，采用低噪聲帶寬增強架構。

  傳統CTLE存在嚴重缺陷：源退化拓撲結構為了峰值效應而犧牲增益，在 30GHz 以上擴展性較差；電感式峰值技術存在峰值幅度與響應形狀之間的權衡問題——峰值幅度過高會降低峰值頻率并提高品質因數，從而降低時域性能。

  為此如圖所示，引入一種級聯Q控制型 CTLE，采用兩級 Gm-ZT 拓撲結構（CTLE1 + CTLE2），同時設計一個 Q 控制路徑（QTP）用于頻率響應的形狀調整。QTP 通過兩級之間的無源低品質電感和基于 Gm 的有源電感來實現。QTP 分離CTLE1 和 CTLE2 的共振峰值（41GHz），增強中頻增益（10~30GHz），抑制整體品質因數。Q 控制型 CTLE 在 41GHz 處實現6.1dB的基準增益和 12.4dB的峰值。

  在相同的輸出電壓擺幅下，通過時域仿真實現眼高 60%的提升和眼寬 30%的提升。TIA 的增益達到 62dBΩ，帶寬為 43.5GHz，輸入?yún)⒖荚肼暈? 3.14μArms，功耗僅為 67mW。該設計能夠協調高頻峰值、低品質響應以及高功率效率。

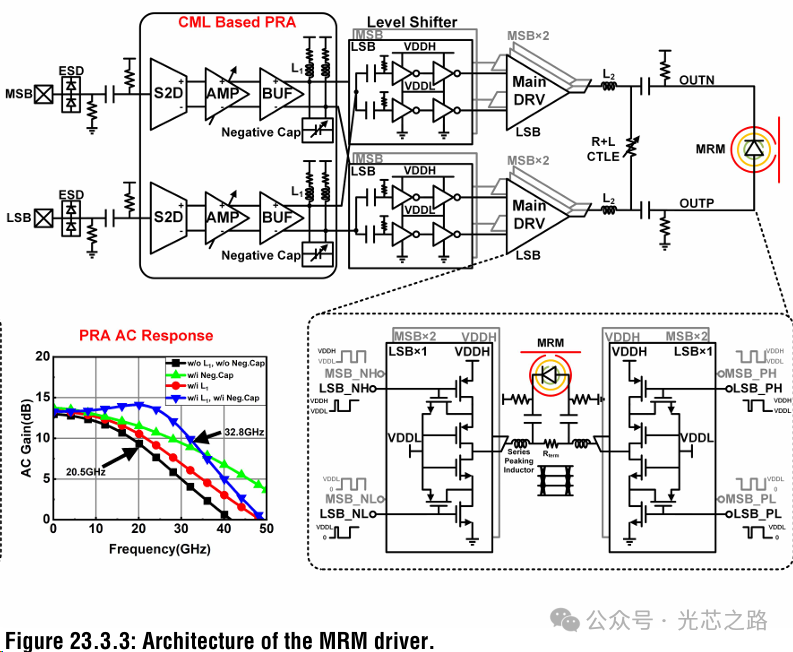

  下圖展示MRM 驅動器架構，由三級前置放大器、電平轉換器和主驅動器組成。

  前置放大器將單端的MSB/LSB輸入轉換為差分信號，提供均衡和增益，采用分流峰值和負電容來實現大于 30GHz帶寬。

  電平轉換器使用堆疊的反相器在兩個電壓域（0–VDDL 和 VDDL–VDDH）中生成全擺幅輸出，以實現高擺幅能力。

  主驅動器將兩個非歸零信號組合成 PAM4。帶有可調并聯電阻的串聯峰值電感形成一個 R+L CTLE，將擺幅降低至 2.5Vppd，同時擴展輸出帶寬。片上bias-T 提供直流偏置，允許直接連接到 MRM。

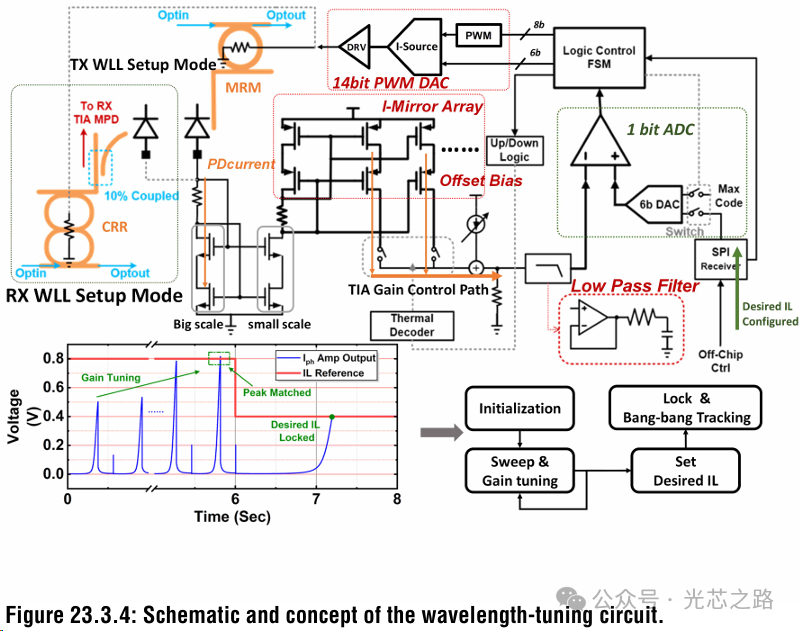

  WLL電路架構如圖所示。

  在前端，設計一個 MPD 電流（Iph）放大器，由一個 6b 數字信號自動調節，以調節 Iph 增益，從而消除 WDM 系統中通道之間的不匹配，并處理輸入光功率的變化以及系統光路徑損耗的變化，以確保Iph 與電路動態輸入范圍的最佳匹配。電路通過調整微環來精確地將波長鎖定到目標 IL 點，使 Iph 結果的電壓與 VIL 相匹配。

  該方案與用于 TX MRM 和 RX CRR 的 WLL 應用程序兼容。通過 PWM，熱控制 DAC 的有效位數擴展至 14 位，與之前使用的差分-調制模塊相比具有尺寸優勢。輸出驅動級實現超過 15mA 的熱調諧電流。

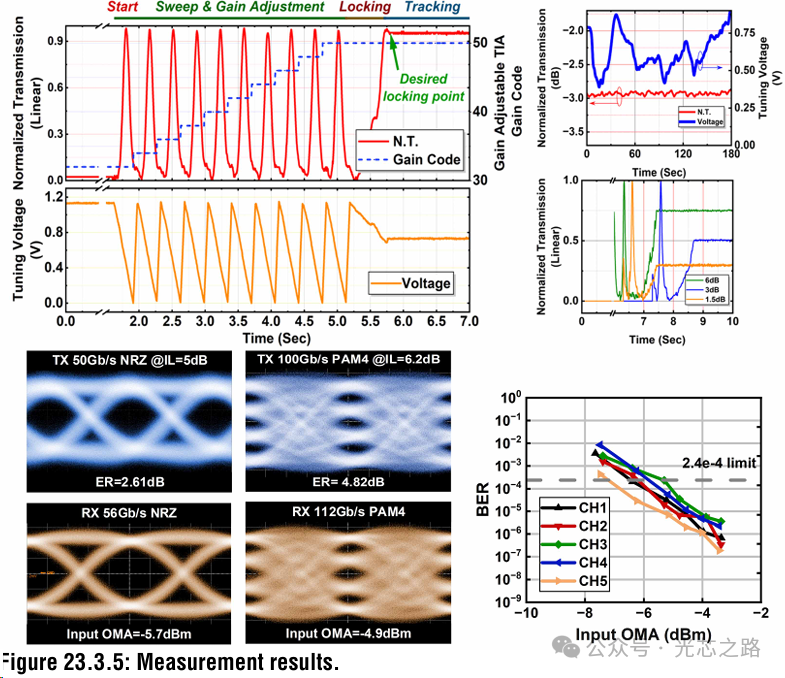

  下圖展示50GBaud PAM4 TX 和 56GBaud PAM4 RX 眼圖。在-6.2dB IL 工作點下，TX實現4.82dB的消光比和 0.99的 RLM。

  展示五個 RX 通道的 BER 與接收光功率的關系，在 BER=2.4e-4 時的靈敏度為 -5.3dBm。端到端 TRX 實現低于 2.5pJ/b 能效。

  展示W(wǎng)LL的系統復位后 SWEEP & ADJUST 模式，鎖定和逐點熱調諧過程。通過設置不同的 IL 點，微環共振可以鎖定到不同的 IL 值。在約 40°C 的環境熱擾動下，熱穩定性能得到驗證。測量得到的熱調諧效率為 TX MRM 為 0.3nm/mW，CRR 為 0.42nm/mW。整個 WLL 電路的總功耗為 26.7mW，控制部分僅消耗 7.9mW。

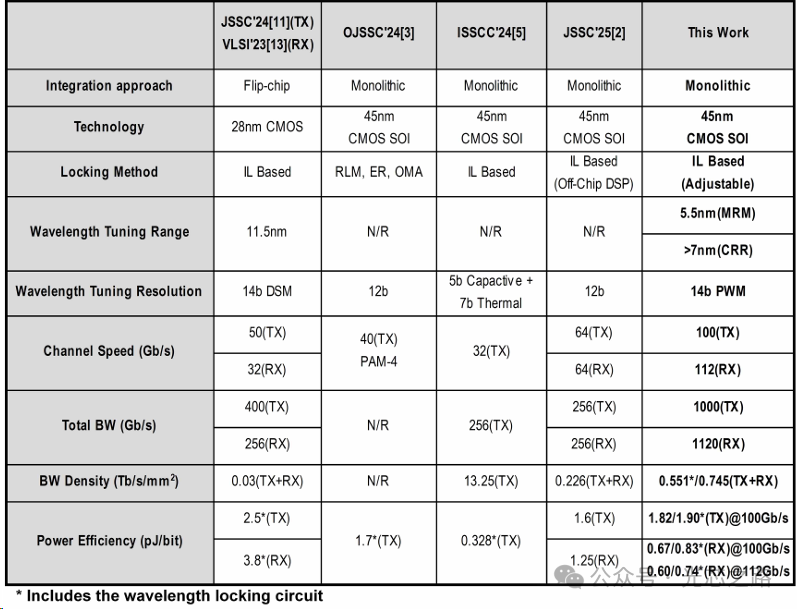

  與先前報道的單片集成 MRM TRX 的性能比較，這項工作實現最高的單通道數據速率 100Gb/s 和最低能效2.5pJ/b。

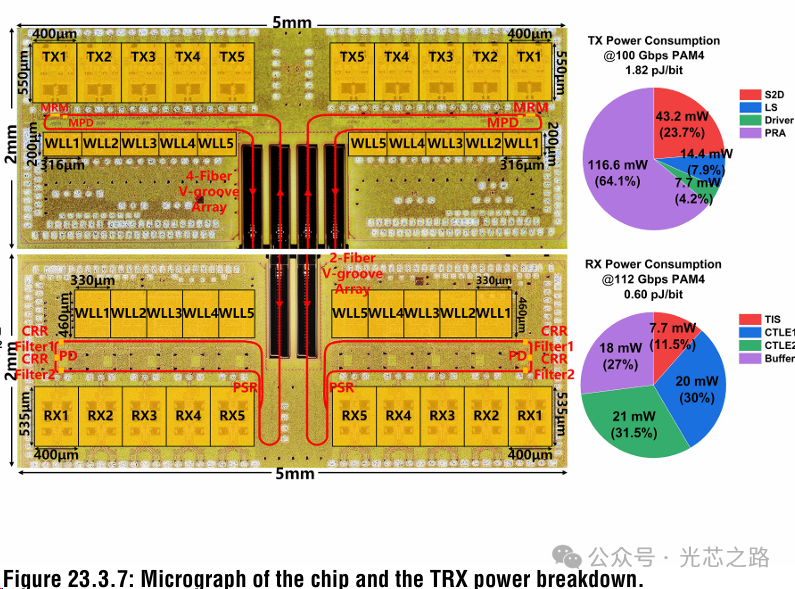

  下圖展示單片 2×500 Gb/s 微環收發器，發射/接收的整體能效分別為 1.82pJ/b和 0.6pJ/b。

  參考文獻

  【1】A 2×500Gb/s Monolithic Silicon-Photonic DWDM PAM-4 Transceiver in 45nm CMOS SOI Ziang Xu*, Yalong Lin*, Jinxuan Jin*, Zhenkai Ye*, Dacheng Xu, Aolin Xu, Chaodi Sheng, Binwen Hong, Xiaojun Bi Huazhong University of Science and Technology, Wuhan, China *Equally Credited Authors (ECAs)

  【2】An 8λ×38Gb/s/λ 106fJ/b Optical WDM Transmitter in 45nm CMOS SOI Amirreza Shoobi, Kaisarbek Omirzakhov, Zhehao Yu, Ali Pirmoradi, Firooz Aflatouni University of Pennsylvania
