傳感采樣率，如何正確理解與選擇

  ICC訊 傳感采樣率是動態測量系統中最關鍵卻最容易被誤解的參數之一。許多人將其簡單視為“每秒采集多少個數據”，但實際上，采樣率的選擇直接決定了我們能否真實還原一場測試的動態過程，以及能在多大程度上捕捉到有價值的信息。理解采樣率的本質，需要從理論基礎、工程實踐和應用需求三個維度進行系統性思考。

  一、理論基礎

  采樣率，簡單說就是設備每秒鐘采集數據的次數，單位是赫茲(Hz)。如果把傳感測試比作拍攝視頻：采樣率=幀率，每次采樣=一幀畫面，被測信號的變化過程=連續動作。采樣率決定了你能捕捉到多快的變化。如果變化太快，而你拍攝得太慢，就會丟失關鍵信息。

  理論基礎：奈奎斯特采樣定理。即：要無失真地還原一個信號，采樣頻率必須至少大于或等于信號中最高頻率成分的2倍。

 其中，fs為你的設備采樣率，fmax為被測信號中的最高振動頻率。如果采樣率不夠，高頻信號會與低頻信號混疊在一起，造成數據完全失真且無法恢復。

  可以通過直觀的比喻進行解釋，例如：信號變化頻率代表人說話的聲音頻率，當為2倍采樣率時，采集的結果就好比電話錄音的質量(能聽懂但不夠保真);當為5-10倍采樣率時，采集的結果就好比CD音質的標準(高保真還原)。

  二、工程實踐

  下面整理了部分應用場下的傳感采樣率及推薦使用的采樣率，僅供大家參考。

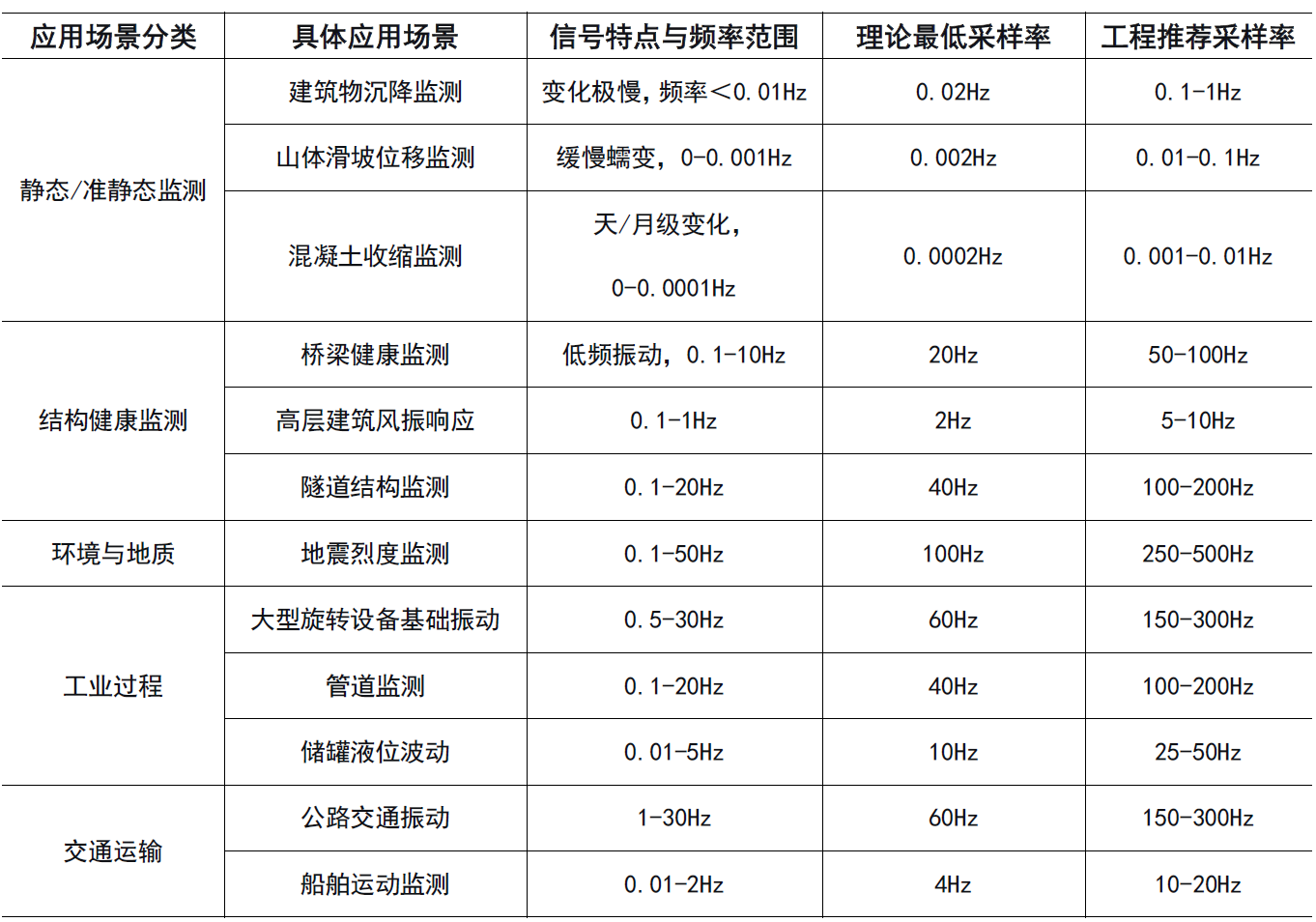

表1.不同應用場景下的傳感采樣率要求匯總表

  三、應用需求

  在實際的監測過程中，采樣率理論最低值僅僅是起點而非終點。工程實踐告訴我們，僅僅滿足2倍關系遠遠不夠。實際信號往往包含噪聲、諧波和瞬態成分，且系統存在非理想特性。經驗豐富的工程師通常會采用5-10倍的安全系數。比如監測橋梁振動，其最高固有頻率分析顯示為10Hz，那么采樣率至少應設置在50-100Hz。這種冗余設計確保了對主頻信號的準確捕捉。

  當然，關于采樣率還存在一個常見的誤區，即認為“采樣率越高越好”。這種觀念忽略了高采樣率帶來的實際負擔。過高的采樣率不僅會產生海量冗余數據，加劇存儲和數據處理壓力，還可能將高頻噪聲引入系統，反而降低有效信號的質量，降低測試效率。因此，需根據實際信號特性和需求，在滿足奈奎斯特采樣定理的基礎上選擇合適的采樣率。

  武漢昊衡科技推出的OSI-D動態分布式光纖傳感系統，采樣率最高可達100Hz，可滿足土木結構領域健康監測、復合材料應變、溫度檢測等等。OSI-D采用各類單模光纖以及弱反射光纖光柵陣列作為傳感器，其分布式連續測量優勢為傳統的健康監測提供了新的思路。

  同時，關于采樣率還需注意一點，系統采樣率的選擇需要與系統的其他關鍵參數協同考慮。例如，OSI-D設備在20m傳感段、10.24mm空間分辨率下，可以實現100Hz采樣率。但當我們選擇更小的空間分辨率或者在不改變空間分辨率的前提下選擇更長的傳感段，即傳感器總點數發生改變，傳感器總點數變多后，實際的采樣率會下降。因此，在實際測試過程中，不僅需要考慮試驗所需采樣率指標，同樣需要注意，所用設備的參數設置，確保設備實際采樣率能夠滿足測試要求。

  正確的理解與選擇采樣率，是確保動態測量數據有效性和工程應用可靠性的基礎。在滿足奈奎斯特定理的基礎上，需充分考慮實際信號復雜度、噪聲干擾及安全冗余，結合設備參數合理選擇采樣率配置，并通過實際測試驗證其適用性，從而確保動態測量數據完整、準確，有效支撐后續分析與應用。
